怎样用万用表来测量直流电流和直流电压的工作

万用表是我们用电检测仪器中最常用的，万用表使用有很多小技巧，今天电工学习网小编就来与大家分析一下用万用表来测量直流电流和直流电压的工作原理。

1、首先来看看直流电流测量电路工作原理

指针式万用表的主要元件是一只磁电系电流表，通常称为表头。但一只表头只能测量小于它的灵敏度的电流。为了扩大被测电流的量程，就需要给它并上分流电阻，使流过表头的电流为被测电流的一部分从而扩大量程。为了在测量大小不同电流时得到一定的精确度，电流表都是设计成多档量程的。

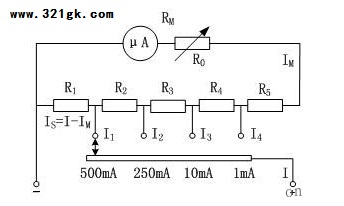

应用最多的是闭路抽头式分流电路，其电路如图所示。图中R1～R5统称为总分流电阻RS，实际产品中，为了便于调整和成批生产，总分流电阻RS大多采用较大的整数千欧的阻值，表头上再串联一只可变线绕电阻R0，当表头参数有变化时仍可以得到补偿并方便调整。

2、直流电压测量电路工作原理

根据欧姆定律U=IR，则一只灵敏度为I、内阻为R的电流表，本身就是一只量程为U的电压表，如一只100μA的电流表，它的内阻为1.5KΩ，能用来测量的电压量程为0.15V, 显然是不实用的，但是我们可以给它串接一只电阻，来扩大它的量程范围。

如串接一只8.5 KΩ的电阻，量程就可扩展为1V，这时该电压表的内阻为10KΩ。这就引出直流电压灵敏度这一概念了；针对该例，这只电压表测量每伏直流电压时需要10KΩ内阻，即：10KΩ／V。有了电压灵敏度就个概念，就可以很方便的将电压表各档的内阻计算出来。

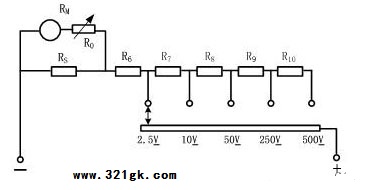

同时，直流电压灵敏度越高，测量直流电压时分去的电流越小，测量结果越准确。直流电压测量电路如图2所示。图中RS为直流电流档的分流电阻，R6～R10为各电压测量档的降压电阻。 (责任编辑：admin)
