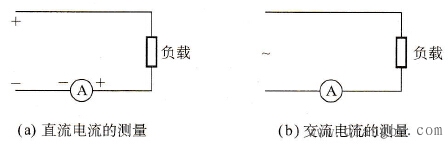

 图 电流表测量基本电路 (1)直流电流表主要采用磁电式电表的测量机构。一般可直接测量微安或毫安数量级的电流，为测量更大的电流，电流表应有并联电阻器（又称分流器）。 (2)交流电流表主要采用电磁式电表、电动式电表和整流式电表的测量机构。电磁式测量机构的最低量程约为几十毫安，为提高量程，要按比例减少线圈匝数，并加粗导线。用电动式测量机构构成电流表时，动圈与静圈并联，其最低量程约为几十毫安。为提高量程，要减少静圈匝数，并加粗导线，或将两个静圈由串联改为并联，则电流表的量程将增大一倍。用整流式电表测交流电流时，仅当交流为正弦波形时，电流表读数才正确。为扩大量程也可利用分流器。此外，也可用热电式电表测量机构测量高频电流。 在电力系统中使用的大量程交流电流表多是5A或1A的电磁式电流表，并配以适当电流变比的电流互感器。 (3)交直流电流表既可以测量直流电流，也可以测量交流电流。 (责任编辑：admin) |
什么是电流表?电流表的种类和作用分析
时间:2015-12-05 14:49来源:未知 作者:admin 点击:
次
电流表又称“安培表”，是测量电路中电流大小的电工仪表。
