三相电负载平衡顾名思义就是三组电源线为了平衡电压，分别负载电流，并且其所负载的电流相差不大，因为三相负载是由三组负载组成的。
如果三相负载的电压基本完全相同，这样的负载叫做三相对称负载，如：三相电炉、三相电动机。如果这三组负载的电压不相同，就叫做三相不对称负载，如：照明灯。

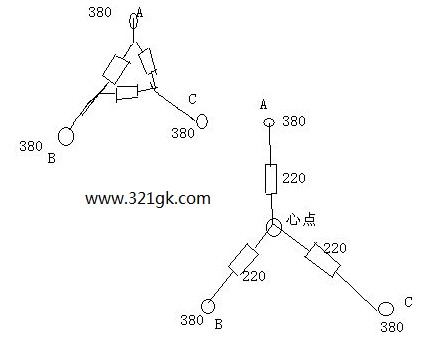

      三相负载平衡连接方式主要有两种：星形联接和三角形联接。

一、星形连接
      首先我们来看什么是三相负载平衡的星形连接，星形联结又分为对称星形联结和不对称星形联结。

1.三相不对称负载的星形连接
      那么什么是三相不对称负载的星形连接呢？其实很简单，将三相不对称负载接在三相四线制供电线路上，就组成三相不对称负载的星形联接。负载两端的电压等于电源相电压。在电路图中，中线就是三相负载的共同通路，整个供电系统可看成由三个单相电路组成，各相负载之间是互不影响的。
      如果由于某种原因，中线发生断线事故，那么，原因流过中线的电流就要分配在三相负载之中，以致有的相的电流增大，有的相的电流减小。电流增大的那一相负载上的电压必然升高，会使这相负载受到损坏；而电流减小的那一相负载上的电压必然降低，会使这相负载不能正常工作，甚至不能工作。
      因此三相不对称负载接成星形时，必须要有中线，且中线上不得安装开关和熔断器。

2．三相对称负载的星形联接
      知道了三相不对称负载的星形连接，我们举一反三就知道什么是三相对称负载的星形联接，三相对称负载的星形连接就是三相电源中三个相电压是对称的。如果三相负载亦是对称时，则流过三相负载的电流就为三相对称电流。
      在电路中，三相对称负载接成星形时，电流在三相间串相流通，而中线上没有电路。于是可以省掉中线，而不会影响电路的工作。这样就可以把三相四线路简化为三相三线制供电线路。

二、三角形连接
      三相电负载平衡的另一种联接方式就是三角形联接方式。因为三相负载也可以联接成三角形，方法是把三相负载分别接在三相电源的每根相线之间。在电路图中，我们就可以明显的看出，各相负载所承受的电压都是电源的线电压。 (责任编辑：admin)
