电力系统中性线漏电的主要现象-钳形表检查电力线路漏电

电力系统中性线漏电的主要现象是：当某外发生中性线漏电时，只要大容量电气设备启动或关机，保护器均会频繁跳闸；如果用电负荷相对稳定，保护器则不易跳闸或跳闸次数较少。一般情况下保护器跳闸不闭锁。

当某台保护器保护范围内发生中性线漏电时，可用300W及以上的用电设备，分别接各分支线最末端处开机进行试验。

(1)如果在某支线末端或试验时保护器跳闸，则说明故障点就在该支线上，然后向前逐级进行检查，当查到开机时保护器不跳闸，故障点就在已查的前级。

(2)反之，若在某支线末端开机时保护器不跳闸，说明故障点不在该支线上。

必须注意的是：保护器保护的是三相四线制供电负荷，如果三相负荷不平衡，则无论在故障点上方还是下方进行试验时，保护器都会跳闸。此时，可任意采用自上而下或自下而上的方法进行试验，试一处关一处闸刀，若关断某闸刀时保护器不跳闸，则说明故障点就在此处。

当查到中性线的漏电故障点后，即可按常规的方法对漏电点进行修理了，对于漏电较严重的电线或零件，最好重换新的配件。

用钳形表检查电力线路漏电方法

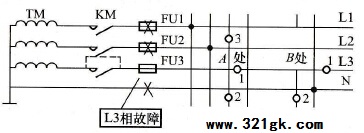

当确认漏电点出在相线上时，假定L3相漏电，如图所示，将L3相熔断器的熔体插上，断开出线中性线，将有故障的L3相通电，然后用钳形表在线路上分断检查。

图用钳形表检查电力线路漏电示意图

首先在A处L3相导线1、2、3点分别接入钳形表：

(1)如在1点钳形表有指示，说明故障在A处L3相1点以后的线路。

(2)如故障在A处1点以后的线路上，则应在B处或2点线路上，分别按上述方法检查和测量，最终查找到故障点。
