⒈电动机拆卸前的准备工作

　　在拆卸前要用压缩空气吹净电动机表面的灰尘，并将电动机表面擦拭干净。选择合适的拆卸电动机的地点并清理现场环境。熟悉电动机结构特点和检修技术要求，准备好拆卸电动机所需电工工具及拉码等拆卸工具。在端盖、刷握、轴、螺钉、接线桩等零件上做好标记，以便于装配。用兆欧表测量电动机绝缘电阻，以便在装配后进行比较。

　　⒉单相异步电动机的拆卸步骤（可见图1）

　　⑴切断电源，对电源接头线作好绝缘处理，做好与电源对应的标记。

　　⑵脱开皮带轮或联轴器，松掉地脚螺栓。

　　⑶拆卸皮带轮或联轴器。

　　⑷拆卸电机尾部的风罩，风扇。

　　⑸拆卸轴承盖和端盖的坚紧固螺钉。

　　⑹用木板或铜板、铝板垫在转轴前端，用榔头将转子和后盖从机座敲出，木榔头可直接敲打转轴前端。

　　⑺从定子中取出或吊出转子。

　　⑻拆卸定子铁心和绕组

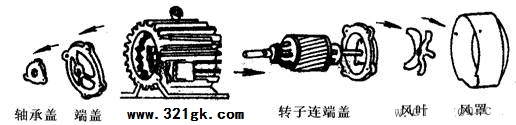

　　             图1  单相异步电动机拆卸步骤

　　⒊主要零部件的拆卸方法

　　⑴皮带轮或联轴器的拆卸

                   图2  皮带轮的位置标法

　　 拆卸前，先在皮带轮或联轴器的轴伸端作好定位标记，如图2所示，再将皮带轮的定位螺钉或销子取下，再用专用拉具（拉码），如图3所示。转动丝杆将皮带轮或联轴器慢慢位出。拉时要注意皮带轮或联轴器受力情况务必使合力沿轴线方向，拉具顶端不得损坏转子轴端中心孔。

　　                 图3    用拉具拆卸皮带轮

　　⑵风罩和风扇叶的拆卸

　　封闭式电机拆卸皮带轮后，可松开风罩螺栓取下风罩，然后取下风扇上销子取下风扇。小型风扇一般不用卸下随转子一起抽出。

　　⑶轴承盖和端盖的拆卸

　　先松开轴承外盖螺栓，拆下轴承外盖。松开端盖紧固螺栓前，为便于装配复位，可在端盖与机座接缝处做好标记，然后取下端盖。对于小型电机，可先把轴伸端的前端盖卸下，再松开后端盖的螺栓，用木锤敲打轴伸端，可把转子和后端盖一起取下。

　　如需拆卸轴承，常用以下几种方法：

　　①用拉具拆卸，如图4所示。

　　②用铜棒拆卸，如图5所示。

　　③搁在园桶上拆卸，如图6所示。

　　④加热拆卸。用100^OC左右的机油淋浇在轴承内圈上，趁热再用上述方法拆卸。

　　⑤轴承在端盖内的拆卸。在拆卸电机时，若遇到轴承留在端盖的轴承孔内时，可用图7的方法进行拆卸。

　　               图4   用拉具拆卸轴承

　　                图5   用铜棒敲打拆卸滚动轴承

　　               图6   搁在圆桶上拆卸滚动轴承

　　              图7   拆卸端盖孔内的滚动轴承

　　⑷抽出转子。抽出转子时应小心缓慢，防止碰伤定子绕组。

　　⑸定子铁心和绕组的取出

　　①敲打定子铁芯法。如端盖正面有孔，则可用此法进行拆卸，即把定子铁芯与前端盖组件一起放在一个钢套筒上，如图8所示。套筒内径应稍大于定子铁芯外径，用一根纯铜棒插人后端盖的孔内，与定子铁芯端面相接触(应注意千万不能触及定子绕组)，在定子铁芯四周用锤子敲打纯铜棒，直到定子铁芯及定子绕组脱离前端盖。用此法拆卸时，套筒下面要多垫加棉纱等软物，以防定子铁芯掉下时砸伤定子绕组。

　　                  图8  敲打定子铁芯法

　　                   图9  撞击法

　　②撞击法。如端盖正面无孔，则可用此法进行拆卸，即将定子铁芯及前端盖组件倒放在一个圆筒上，圆筒底部要多垫棉纱等软物，如图9所示。用双手将该组件与圆筒合抱在一起撞击，依靠定子铁芯及绕组的重量，使其与前端盖脱离。

　　③敲打端盖法。将定子铁芯伸出端盖的部分用台虎钳夹紧(注意不能触及定子绕组)，随后用铜棒敲击端盖的边缘，使端盖与定子铁芯脱离，注意不能损伤端盖。此法不需要任何专用工具，最为简单，如有可能应首先考虑采用这种方法。电机拆解完成后，进行绕组重绕等维修工作。
