1、按使用类别选用根据国家规定的低压电器的使用类别及代号：AC—1、AC—2、AC—3、AC—4.首先要分析接触器所控制的工作类别是轻任务、一般任务还是重任务。
　　2、确定容量等级接触器的容量即主触头在额定电压等技术条件下其额定电流的确定，应注意如下几点：
　　⑴工作制及工作频率的影响⑵环境条件的影响⑶工作电压与容量的关系。
　　接触器额定电流的对表速查根据电动机的容量或额定电流，即可查出其配用接触器的规格型号。
(2) 按使用类别选用：
生产实际中，极大多数笼型电动机使用上，基本属于按AC-3使用类别选用。
(3) 确定容量等级：
接触器的容量即主触头在额定电压等技术条件下，其额定电流的确定，应注意如下几点：
1)工作制及工作频率的影响：
选用接触器时，应注意其控制对象是长期工作制，还是重复短时工作制。在操作频率高时，还必须考虑增加接触器额定电流的容量。应尽可能选用银、银合金或镶银触头的接触器，如采用KSDZ－U系列产品。
2)环境条件的影响
生产流程的环境比较恶劣的，粉尘污染严重，通风条件差，工作场所温度较高。要对接触器的选择宜采取降容使用的技术措施。
接触器额定电流的对表速查
例如一台Y180L-4，22kW电动机，从速查表查得应配用U60型接触器。该电机额定电流60A，接触器额定电流60A，按一般AC-3工作类别，该接触器可控制380V电动机功率为30kW，现在控制380V 22kW电动机，属于降容使用。

家用漏电保护器接法

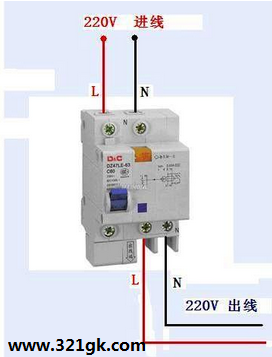

按漏电保护器的字体确定漏电保护器的上下，字体上部的接口俗称为上口，接电源；字体下部的接口俗称为下口，接电器（或进户电线）。

漏电保护器接线方法：
1、根据不同的电气设备的供电方式选用不同的漏电保护器单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。
2、根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。
