防止高压电动机产生电晕的原则是在绕组表面增加一半导电层，使电容电流由半导电层流到铁芯，而不会使空气游离。
    高压电动机的具体防晕措施是：
    (1)绕组绝缘处理完后，先在绕组直线部分刷低阻半导体漆，刷漆长度比铁芯长度每边长出25mm。低阻半导体漆一般可用5150环氧树脂半导体漆，其表面电阻为103～105Ω。
    (2)由于电容电流大部分由半导体层汇入铁芯出槽口处，为避免出槽口处局部发热，必须要做到从绕组出槽口到端部的表面电阻系数逐步增加。所以在绕组出槽口附近至端部200～250mm部分，刷高阻半导体漆一次，其位置应与低阻半导体漆重叠10～15mm。高阻半导体漆一般采用5145醇酸半导体漆，其表面电阻系数为109～1011。
    (3)在半导体漆还未干时，在外平绕0.4mm厚铁质石棉带一层，或用0.1mm厚脱蜡玻璃丝带半叠绕一层。脱蜡方法是将无碱玻璃丝带放入烘炉，加热到180～220℃，持续3～4h即可。
    (4)在铁质石棉带或玻璃丝带外面，再刷一层低阻半导体漆和高阻半导体漆，部位同步骤(1)和(2)。
    (5)除对绕组进行防晕处理外，铁芯在下线前还需进行喷低阻半导体漆。槽楔和槽内垫条都应采用半导体玻璃丝布板。

接触器的图形符号和型号含义

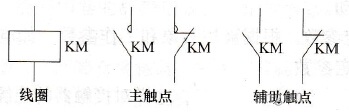

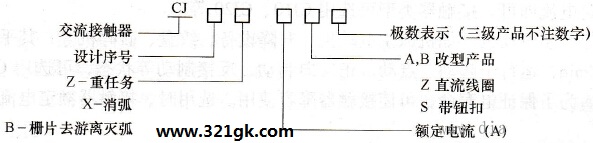

接触器的图形符号如图1所示，接触器的型号含义如图2所示。例如：CJ102 -40/3交流接触器，设计序号10，重任务型，额定电流40A，主触点为3极。CJ12T - 250/3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。

图1 接触器的图形符号

    图2   接触器的型号含义
    我国生产的交流接触器常用的有CJ10、CJ12、CJX、CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。上述系列产品一般具有三对常开主触点，常开、常闭辅助触点各两对。直流接触器常用的有CZ0系列，分单极和双极两大类，常开、常闭辅助触点各不超过两对。
    除以上常用系列外，我国近年来还引进了一些生产线，生产了一些满足IEC标准的交流接触器。如CJ12B-S系列锁扣接触器，可用于交流50Hz、电压380V及以下、电流600A及以下的配电电路中，供远距离接通和分断电路用，并适用于不频繁起动和停止的交流电动机，具有正常工作时吸引线圈不通电、无噪声等特点。其锁扣机构位于电磁系统的下方。锁扣机构靠吸引线圈通电，吸引线圈断电后靠锁扣机构保持在锁住位置。由于线圈不通电，不仅无电力损耗，而且消除了电磁噪声。
