漏保的正确使用-配电箱总闸选配漏电断路器还是空气开关

时间:2017-02-17 11:08来源:未知 作者:admin 点击:
漏保的正确使用方法-家用配电箱总闸选配漏电断路器还是空气开关
漏电保护器,用以对低压电网直接触电和间接触电进行有效保护,也可以作为三相电动机的缺相保护。它有单相的,也有三相的。
由于其以漏电电流或由此产生的中性点对地电压变化为动作信号,所以不必以用电电流值来整定动作值,所以灵敏度高,动作后能有效地切断电源,保障人身安全。
根据保护器的工作原理,可分为电压型、电流型和脉冲型三种。电压型保护器接于变压器中性点和大地间,当发生触电时中性点偏移对地产生电压,以此来使保护动作切断电源,但由于它是对整个配变低压网进行保护,不能分级保护,因此停电范围大,动作频繁,所以已被淘汰。脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化,以此为动作信号,但也有死区。目前应用广泛的是电流型漏电保护器,所以下面主要介绍电流型的保护器。
安装要求
(1)被保护回路电源线,包括相线和中性线均应穿入零序电流互感器。
(2)穿入零序互感器的一段电源线应用绝缘带包扎紧,捆成一束后由零序电流互感器孔的中心穿入。这样做主要是消除由于导线位置不对称而在铁芯中产生不平衡磁通。
(3)由零序互感器引出的零线上不得重复接地,否则在三相负荷不平衡时生成的不平衡电流,不会全部从零线返回,而有部份由大地返回,因此通过零序电流互感器电流的向量和便不为零,二次线圈有输出,可能会造成误动作。
(4)每一保护回路的零线,均应专用,不得就近搭接,不得将零线相互连接,否则三相的不平衡电流,或单相触电保护器相线的电流,将有部分分流到相连接的不同保护回路的零线上,会使二个回路的零序电流互感器铁芯产生不平衡磁动势。
(5)保护器安装好后,通电,按试验按钮试跳。
漏电保护器运行维护注意事项如下:
(1)应制订制度,专人维护,定期试跳,并做好运行记录。
(2)遇有问题,应分析处理,不得擅自退出运行,或有意识使其失效。
(3)在正常运行时跳闸,若原因为电动机启动或大电流冲击,则采取交替启动,适当调整定位,或带短延时躲过冲击。若系下雨等原因使漏电流增加造成,则可临时调节灵敏度。

家用配电箱总闸选配漏电断路器还是空气开关

家装水电改造中,目前空气开关的选配一般有两种:

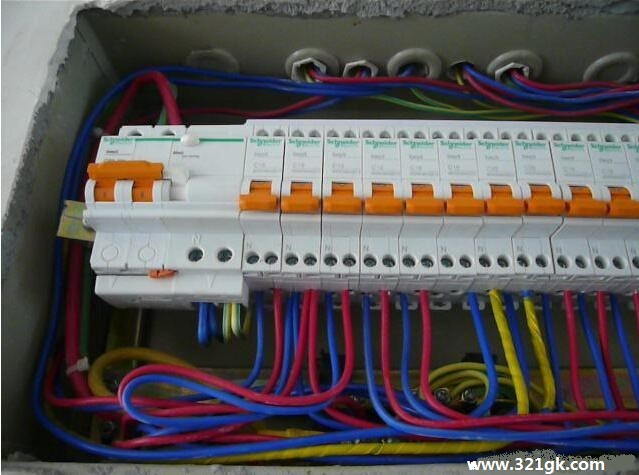

第一种:使用带有漏电保护的空气开关作为总开关,不管是照明/普通插座/厨卫插座/空调插座,都是使用1P空气开关!

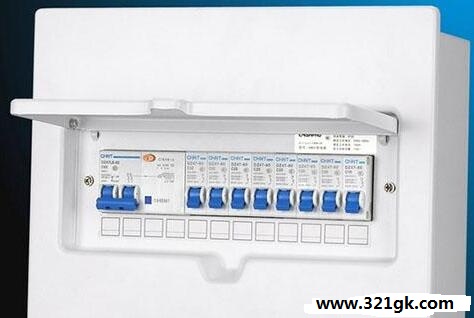

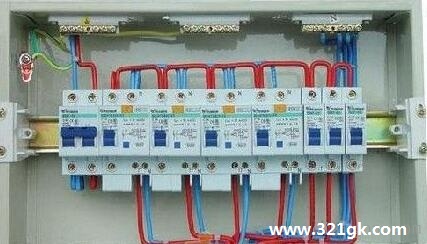

第二种:使用普通2P空气开关作为总开关,除照明与空调使用1P空气开关外,插座均使用带有漏电保护的空气开关!


使用第二种空气开关配置的人数较多,一套房子七八个回路都是比较正常的,不更改开发商电箱大小的,第二种基本就够用了!第一种配置的使用较少,使用这样配置的,基本都是回路超十个以上的。一套房子没必要那么多的回路,十个以上回路的基本都是装修公司的做法了!就因为回路多了,才使用总开带漏电保护的空气开关!


理论上当然是漏电做总闸好,但是实际上如果插座,卫生间或灯的线路有漏电的情况的时候,最好是让单独控制它们的开关跳闸,不要让全家没有电。而且插座,卫生间单独安装漏电开关有利于判断漏电线路的范围,对于排查故障也有好处。所以现在家庭的总闸都不带漏电保护,通常插座开关和卫生间的开关使用漏电保护开关,灯的线路在因为人体基本接触不到,所以也不用漏电保护开关。
总开不带,个人觉得就失去了保护作用。如不带漏电保护。出问题的话只有电表那里会动作。这样的话你要去找物业給你开电表表箱控制柜,很麻烦。如总开装漏电保护,出问题只是总开动作。
