住宅水电改造中，很多人为了安全用电，在线的选择上，都习惯选择平方数大点的铜芯线！不但线选择平方数大，就连空气开关都选择安数较大的！线选择大点没有错，但是空气开关选择大了，反而起不到安全用电的作用！漏电开关的大小根据用电器的功率选择，并不是越大越好。选择合适的就好，空开的额定电流应是负荷电流的1.5倍左右！
空气开关规格越大并不是越好。
空气开关的工作原理是当电流值达到它的标称值时，开关会自动断开，从而起到保护的作用。因此规格大只是指其断开时的动作电流值大，并不是指规格越大越好。如果是小电流电路用大规格的空开，则起不到保护作用。
空气开关，又名空气断路器，是断路器的一种。是一种只要电路中电流超过额定电流就会自动断开的开关。空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除能完成接触和分断电路外，尚能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
安数大的空气开关虽然不容易跳闸，但同时也不完全起到漏电保护的作用了，如果你家里装了电流大的空气开挂，那么一般的漏电它就不会跳闸，存在一定的危险！家装水电施工，切勿使用安数过大的空气开关，应根据家庭用电需要，合理购买使用空气开关才是最安全的！选择的空气开关的额定电流，应是负荷电流的1.5倍左右！

超全的星形--三角形启动线路知识

星形--三角形启动线路是我们电工工作当中最为常见的一种降压启动方式，它适用于运行时为三角形接法的三相鼠笼形感应电动机的启动。它的工作原理是：电动机启动时将定子绕组接成星形，使加在每相绕组上的电压降到额定电压的1/√3，使电流降为三角形直接启动运行的1/3;待电动机转速接近额定值时，将绕组再改接为三角形，使电动机进入全压运行模式。
在日常工作当中，我们经常自己动手组装星形--三角形启动线路，但是该线路也有成品出售，例如QX1、QX2系列手动转换式星形--三角形降压启动器；而QX3、QX4则为带有延时时间继电器的自动转换型星形--三角形降压启动器。

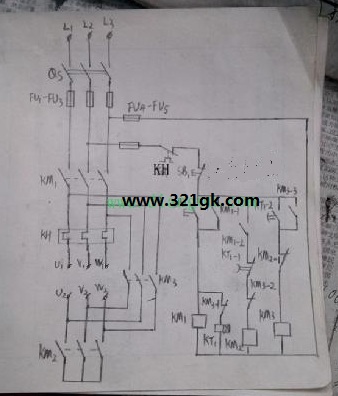

工作当中所接触的星形--三角形启动线路，常见的有手动转换式和自动转换式两种方式，现在大多采用自动转换式线路。这种线路主要由3个交流接触器，1个三相热继电器和1个时间继电器组成，外配一个启动按钮和一个停止按钮（原理图见附图）。该线路的工作原理为：在合上刀闸开关QS后，按下启动按钮SB2，主交流接触器KM1和星形交流接触器KM2得电，电路此时进入启动过程。这时延时时间继电器KT1也由于KM3-1常闭触点闭合而得电开始计时，待时间继电器延时完毕后，其延时常闭变常开触点KT1-1断开交流接触器KM2，同时其延时常开变常闭触点KT1-2导通使三角形交流接触器KM3得电工作，使线路进入三角形额定工作方式，从而完成整个启动--运行过程。在线路当中热继电器KH作为过载保护器件使用，而按钮SB1则作为停止按钮使用。

使用星形--三角形启动线路时，我们应注意以下三个方面的事项：
1、星形--三角形启动线路主要用于控制功率为30KW以下的电动机；
2、星形--三角形启动线路仅适用于电动机空载或轻载启动状态下；
3、星形--三角形启动线路的延时时间在4---16秒之间，电动机功率越大则启动时间越长。
