电动机绝缘电阻测量方法-电阻测量常见接线方式

一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电动机的绝缘性能好坏。
　　使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。对1000伏以上电压的电动机用2500伏兆欧表测量。
　　电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0.
　　5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0.
　　5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。
　　电动机绝缘电阻测量步骤如下：
　　（1）将电动机接线盒内6个端头的联片拆开。
　　（2）把兆欧放平，先不接线，摇动兆欧表。表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。
　　（3）测量电动机三相绕组之间的电阻。将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。
　　（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。但应注意，表上标有“e”或“接地”的接线柱，应接到机壳上无绝缘的地方。
绝缘电阻值一般是根据电机电压等级不同，范围也有不同。
A、6KV电动机应使用1000V--2500V摇表测绝缘电阻，其值不应低于6MΩ。
B、380V电动机使用500V摇表测量绝缘电阻,其值不应低于0.5MΩ。
C、容量为500KW以上的电动机吸收比R60"/R15"不得小于1.3，且与前次相同条件上比较，不低于前次测得值的1/2，低于此值应汇报有关领导。
另外，电动机停用超过7天以上时，启动前应测绝缘，备用电机每月测绝缘一次。电动机发生淋水进汽等异常情况时启动前必须测定绝缘。

电阻测量常见接线方式

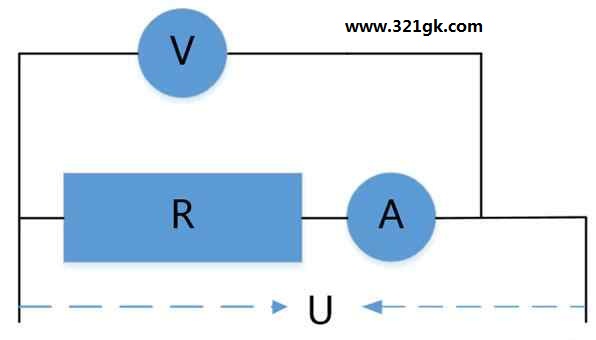

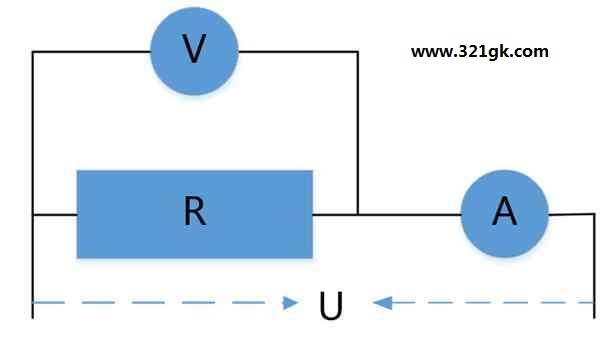

在电路中对于直流电阻的测量经常采用伏安法进行测量，伏安法测量电阻有内接法和外接法，其连线方式分别如图1和图2所示。
