电压互感器和电流互感器的作用 电压互感器4种接线方式

时间:2017-03-09 20:07来源:未知 作者:admin 点击:
电压互感器和电流互感器的作用-电压互感器4种接线方式
般而言,电压互感器是将高电压按一定的比例变换成二次标准电压(100V)的设备。电流互感器是将大电流或高压大电流按一定的比例变换成二次标准电流(5A或1A)的设备。
变换的好处:
1、高压下的电流、电压无法直接测量,即便有能直接测量高压下电流、电压的仪表,也不安全,它已将高压引到了电工人员眼前,就是绝缘制造的再好,也不能保证时时安全。
2、电流太大时,接入仪表困难,不能将仪器、仪表的接线柱做的很大。
3、经互感器变换后,二次已变成标准的电流(5A或1A)和电压(100V),这样无论二次仪表、保护装置,还是电能计量仪表,就都可以进行标准化了,有利于仪表的标准化设计、生产、选用和维护。pt和ct原理上是相同的,都是利用了电磁转换,不同的是磁路不通,pt的一次和二次流过的磁通是相同的,两侧的电势合匝数成正比,所以根据这个原理制作的电压互感器可以测量电压,pt是并在要测的电压上,二次就可以感应出相应的电压,电压比和匝数比倒数,ct是让待测电流流过ct的线圈内部,从而在二次产生相应电流,一次电流*一次匝数=二次电流*二次匝数,
根据磁通可以分析出
pt不能短路,短路回产生过流,
ct不能开路,开路回产生高压。

电压互感器4种接线方式

电压互感器电力系统中通常有四种接线方式,电压互感器接线接地、相位等必须按严格的接法,并且电压互感器二次侧严禁短路。
一、一个单相电压互感器接线方式

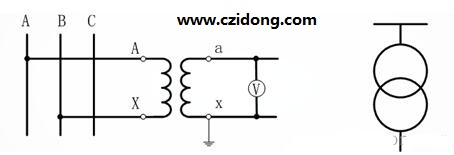

一个单相电压互感器接线方式
  一个单相电压互感器的接线,用于对称的三相电路,二次侧可接仪表和继电器。
二、两个单相电压互感器互V/V型的接线方式

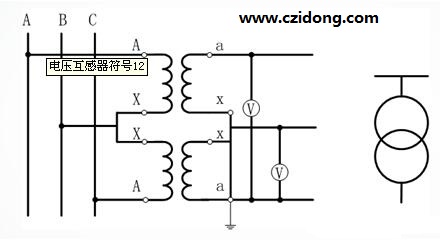

两个单相电压互感器互V/V型的接线方式
  两个单相电压互感器的V/V形接线,可测量线电压,但不能测相电压,它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
三、三个单相电压互感器Y0/Y0型的接线方式

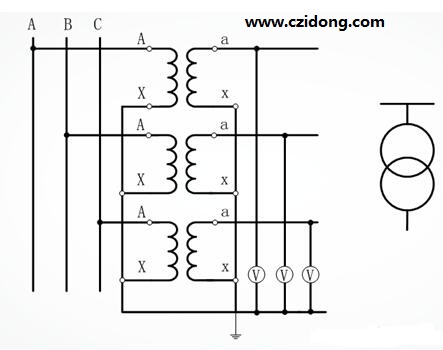

三个单相电压互感器Y0/Y0型的接线方式
  可供给要求测量线电压的仪表和继电器,以及要求供给相电压的绝缘监察电压表。
四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型

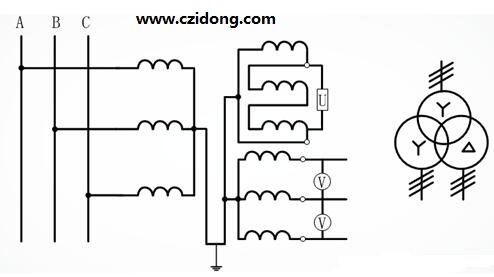

三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型
  接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。辅助二次线圈接成开口三角形,供电给绝缘监察电压继电器。当三相系统正常工作时,三相电压平衡,开口三角形两端电压为零。当某一相接地时,开口三角形两端出现零序电压,使绝缘监察电压继电器动作,发出信号。用于3~220kV系统(110kV及以上无高压熔断器),供接入交流电网绝缘监视仪表和继电器用。
