电焊机配电箱怎么接地 电焊机漏电保护知识

时间:2017-03-11 10:23来源:未知 作者:admin 点击:
电焊机配电箱怎么接地-电焊机漏电保护知识
电焊机配电箱怎么接地

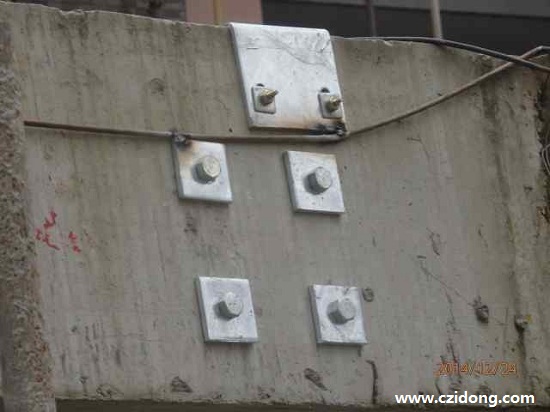

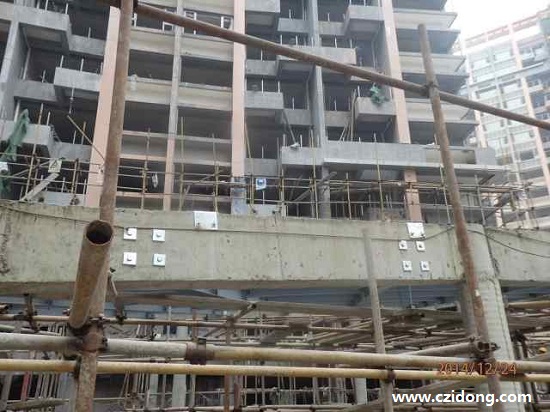

这几天到现场进行安全检查,发现一些电焊机、配电箱的接地线接在钢结构上,或者螺栓上,我不知道这样做是否正确向机电的同事请教了一下,原来是不合格的。

1、按照建设部的相关规定,电焊机、配电箱采用的是三相五线制,保护接零接在PE线上;

2、如电焊机或配电箱需要重复接地,接地极一般是用3根钢桩(钢筋、角钢、钢管等)打入地下,形成一组接地,别忘了进行电阻测试;螺纹钢筋是不可用作接地极的。

3、配电箱内的接地和保护接零是分开的;(PE线与接地线永不相交)

4、如将接地接在基础的螺栓上或是基础外露的钢筋上也可以,但是要注意的是:如果电焊机的二侧线零线接在了钢结构上或是与螺栓、基础钢筋上,这个接地是不可用的。如是接在石化厂已经投产的管廊钢结构的基础螺栓上也是不可以的。

5、接地连接宜采用螺栓连接。所以,这种做法不符合建设部的JGJ46-2005《施工现场临时用电安全技术规范》的要求,应采用双线接地。


电焊机漏电保护知识

漏电保护器只能对电焊机的一次侧电路起保护作用,对二次侧来说,漏电保护器不起作用。焊机触电保护器与漏电保护器原理完全两回事,电焊机空载时焊把线电压较高70—90V,焊机触电保护器实时检测二次侧状态,给出信号使二次侧空载输出电压低于36V安全电压(约20V),焊接时恢复正常,达到保护人生安全作用。
    漏电保护器只防止一次漏电保护,但是焊机电流大,容易造成二次触电。但是防触电保护器具备:一次漏电保护,一次过载短路和二次防触电保护。触电保护期安全性更高!工作原理当弧焊机空载时,保护器能自动将一次电压降低,使弧焊机二次电压输出降至≤24V,达到安全节能的目的,当弧焊机工作时,保护器自动将电压恢复正常。
    当线路或电弧焊机发生漏电、过载、短路时、保护器可在0.1s内迅速切断电源,确保工作人员和电弧焊机的安全。当焊机停焊时,保护器自动切断焊机工作电源,使焊机内部的变压器以及降温风扇出于不工作状态,从而降低焊机在不焊接工件时的空载损耗,焊机二次侧电压降至~10伏左右(出于人体可承受的安全电压范围)。当焊工焊接时马上回到正常工作状态,达到了既节省电能损耗又为焊工提供了安全的目的。 电焊机保护器的工作原理:    电焊机空载时,保护器内部的交流接触器释放,电流经降压元件将380V电压降低至70V左右,加到焊机一次端,迫使焊机二次输出只有15-20V,达到安全节能效果;当焊工焊条碰上工件要焊接时,电焊机保护器收到信息发出指令,就立即将交流接触器吸合,380V电压输入焊机,使焊机进入正常焊接工作;同样,当焊工焊毕,电焊机空载时电焊机保护器收到信息后,经处理约延时1S后释放交流接触器,电流又经降压元件将380V电压降低至70V左右…… (责任编辑:admin)
