110千瓦电机额定电流 185千瓦电机配线 电容控制电机正反转

时间:2017-03-09 15:25来源:未知 作者:admin 点击:
110千瓦电机额定电流-185千瓦电机如何配线-一个电容如何控制电机正反转
考虑线电流,根据三相功率的公式 :
P=1.732*380*I*0.75
按110kW计算:
110kW=1.732*380*I*0.75
I=110kW/(1.732*380*0.75)
=110kW/493.62
=223 A
电机的启动电流比额定工作电流大,是额定电流的4~7倍,但是时间很短,所以常常取1.3到1.7倍,这里就取1.5倍。还要考虑使用系数,按一台电机就取1。
223*1.5*0.9=301 A

185千瓦电机如何配线

  185kW大的功率,一般会采用3相380V的电源供电。
  假设功率因数为0.9。
  则负载电流为(185000/380/1.732/0.9)=312A。
  依据电工法规规定,作为电器之电路设备容量,
  需有125%的容量安全系数,
  因此需以:(312*125%)=390A作为设计依据。
  所以需选用安全电流容量为415A的325平方铜导线。

一个电容如何控制电机正反转

单相电机是可以正反转的,前提是主副绕组头尾都要接到接线外面,把副绕组头尾对调即可实现电机反转。电容在单相电机中起到起动作用。

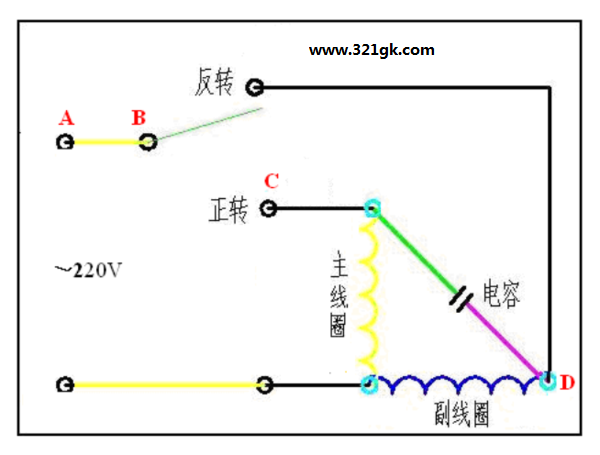

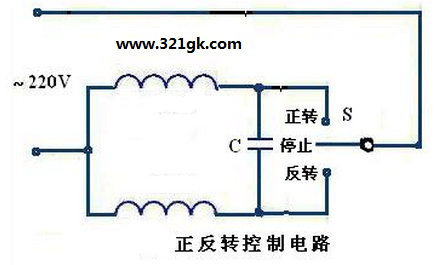

单相交流电机上面的电容器起的是“移相”的作用,就是通过电容器的电流与电源直接通过电机绕组的电流值大小有时间上的差别,所产生的合成磁场就在电机园周上不但有强弱变化还有位置上的变化,这就叫旋转磁场,单相电机才能转起来。实现单相电机正反转的电路如图。
