相位检测电路相电压与线电压的相位关系

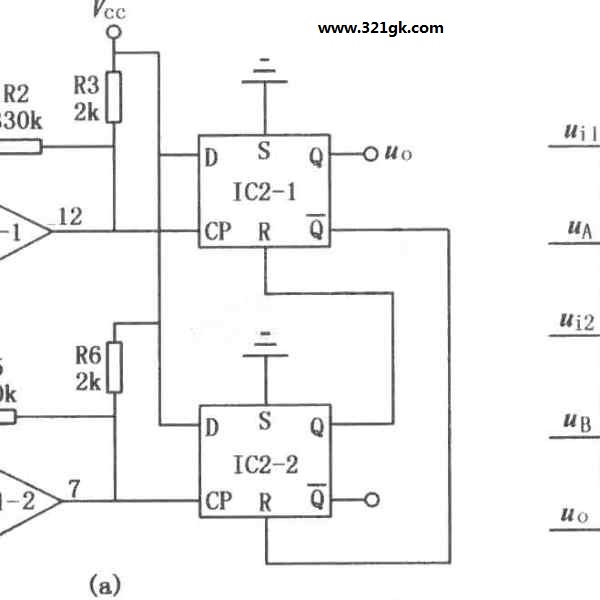

相位检测电路主要由IC1(双电压比较器LM319)和IC2(双D触发器C013)组成，如图所示。该电路具有结构简单、精确度高及抗干扰能力强等优点，在低频0～30kHz范围内，检测精度优于0.1o 。

电路输出信号既可直接与计算机接口相连，也可经过低通滤波器与数字电压表连接，从而构成十分理想的相位检测器。

相电压与线电压的相位关系

线电压是相电压的根号3倍，Ua超前Uab30度。理解相电压与线电压的定义，学会绘制相电压和线电压的向量图就可以了！

两相电,实际上就是三相火线引出任意两根来使用，它们之间的的相位角是120°度。
线电压是相电压的√3倍。
在功率比较大的工业电器中，为了减小零线电流，很多就设计直接使用380V的电源，这就是两相电的设备。如电焊机，工业烘箱，电焊机，对焊机等。

以三相Y型连接带中性线的线路中，线电压是任意两相（AB、AC、BC）之间的电压，为380V；相电压是任意一相对中性线的电压为220V。并且相电压是线电压的根号三倍。
相电压和线电压：
1、三相发电机星形接法中，三个绕组的末端被连在一起形成公共端——中性线——零线。和三个绕组起端相连接的输电线形成相线，也叫火线。（火线）与中性线间的电压就叫相电压U1。
2、三相对称电源出线端（相线）与零线（绿色虚线）之间的电压，称作相电压。相线之间的电压称作线电压。
