三相电动机电流怎么算三相电动机各绕组的头尾分不清怎么办？

三相电动机功率P=1.732UIcosφ，cosφ（功率因数）取0.7-0.95之间，电动机功率越大，功率因数越大，一般可以按0.85取值。那么I=P/(1.732*U*cosφ）=4800/(1.732*440*0.8)=7.4A,你说的11.5A可能是整个压缩机的功率或者是你用电流表测的电流，如果是电流表测，那么这个电机是过载了。还有就是440V的电压，可以得知你这个电机不是国产的，国产的一般额定是380（400V），当然在我国400V电压可以使用，因为电动机的电压是一个范围，额定电压400V的电动机在360-440V之间都可以使用。还有就是你说的440V，在我国一般电压都是380v，440V 是额定电压，所以在计算电流时不能用上面的数据，而应该把440改为380，这样计算出来的电流是9.1A。这里有个粗略的计算方法，由于1.732*380*0.8=520，接近500，所以在三相380V的电压下，电流I=P（千瓦数）/2。

接触器的型号选择只要不低于额定电压就行，还有就是要根据控制回路所需要的触头个数选择。施耐德的接触器型号可以选择LC-D12的，D12是说额定电流是12A，电流有9，12，18，25，32，（38），40，50，65，80，95……，38A是施耐德特有规格。正泰，德力西，天正，长城的没有，其他规格都有。

三相电动机各绕组的头尾分不清怎么办？

利用交流电源和灯泡判别电动机三相绕组头尾

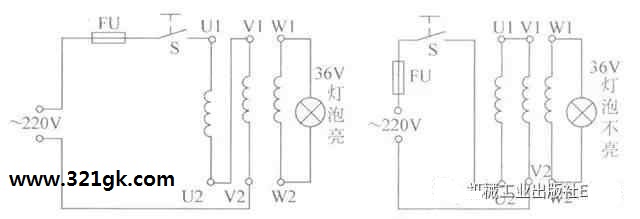

当分不清三相电动机各绕组的头尾时，可用下述简单方法来确定：首先用36V低压灯做试灯，分出电动机每一相绕组的两个线端，然后将两相绕组串联后通入220V电源，剩下的一相绕组两端接36V的灯泡，如果灯泡发亮，说明串联的两相是头尾相接；灯泡不亮，说明是头头相接，如下图所示，然后将测出的两相绕组头尾做一标记，再按此方法将其中一相与原来接灯泡的一相绕组串联，另一相连接灯泡，再按上述方法即可分出三相电动机绕组的头尾。

用万用表判断电动机三相绕组的头尾

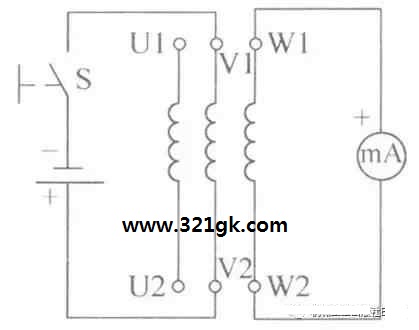

利用万用表也可方便地判断出电动机三相绕组的头尾。首先用万用表欧姆挡测量出电动机6个接线端中哪两个接线端为同一相。然后，将万用表的直流毫安挡放到最小一挡，并将表笔接到三相绕组中某一相的两端，再将干电池正负极接到另一相的两个线端上，如下图所示，当开关S闭合瞬间，如果指针指示电流为正值，则把电池负极所接的线端与万用表正极表笔所接的线端定为同极性的（均可认定为头）。以此类推，便可方便地找出另外两相的头和尾。
