如何根据电机功率估算额定电流单相220电机功率电流怎么算

在实际工作中，往往由于电动机铭牌的损坏、丢失，或缺乏实用维修电工手册等资料，不能确切知道电动机的额定电流。那么，如何根据经验粗略确定电动机的电流呢？
　　1．电动机额定电流(A)
　　电动机额定电流是'电动机功率加倍'，即'一个千瓦两安培'。通常指常用的380V、功率因数在0.8左右的三相异步电动机，'将千瓦数加一倍'即为电动机的额定电流。例如：一台型号为Y112M-4的三相异步电动机，其额定功率为4kW，额定电压为380V，那么其额定电流大约是8A左右。
　　2．经验公式
　　电动机额定电流(A)=电动机容量(kW)数×2。上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求。例如：一台Y132Sl-2，5.5kW电动机，用速算口诀或经验公式算得其额定电流为5.5×2=11Ao

单相220电机功率电流怎么算

一般电机铭牌上都有额定功率和额定电流的参数。
若要根据单相电机的功率去计算电流，则应考虑电动机的功率因数和效率。其计算公式：
电流=输出功率/（电压×功率因数×效率）
式中：
电流（I）的单位为安培（A）；输出功率（P）的单位为瓦特（W）；电压（U）的单位为伏特（V）；功率因数和效率都是小于1的无量纲数。

怎么根据电机功率选电缆

如果是三相电机每千瓦电流按2A计算，如果是单项电机每千瓦电流按5A计算，铜线每平方载流量理论是6A，实际应该取3A或2A，保证安全系数（包括工作中所产生的热量）。例如功率3000瓦的电机：如果是三相电机，电流应该是2A，那么选线应该选最小2.5方的，实际选用4方线合适，最好是6方线。如果是单项电机，电流应该是15A，选线不应小于6方，实际应选用10方线。当然单相电机不会有那么大的功率，这是举例。不论多么小的电机（工业电机），在百瓦以上的，线径都不允许小于2.5方，切记！十几瓦的，甚至是小风机，不在上述范围之内。

　　根据电机功率确定电缆大小的方法：

　　1.根据功率公式P=1.732UIcosφ ，可以求得电机的额定电流I=P/(1.732Ucosφ )。

　　2.根据电流值确定电缆的大小。

　　由电流值确定电缆大小的方法有两种：

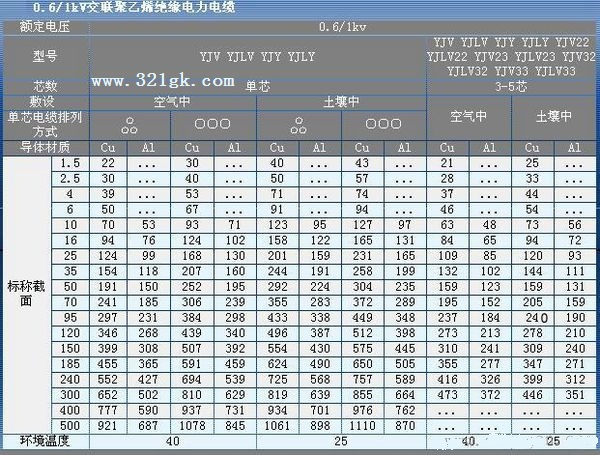

　　1.查表法。（对照下表确定电缆大小）

　　2.计算法。计算口诀如下：

　　按电流选电缆口诀

　　10下五，100上二，

　　25、35，四、三界，.

　　70、95，两倍半。

　　穿管、温度，八、九折。

　　裸线加一半。

　　铜线升级算。

　　口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。我国常用导线标称截面（平方毫米）规格为：

　　1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185……

　　第一部分

　　(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系对应如下：

　　（1～10）平方：五倍

　　16、25平方：四倍

　　35、 50平方：三倍

　　70、95平方：二倍半

　　120平方及以上：二倍

　　第二部分

　　（2）后面三句口诀便是对条件改变的处理。“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折；若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。

　　第三部分

　　（3）对于裸铝线的载流量，口诀指出“裸线加一半”即计算后再加一半。这是指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。

　　第四部分

　　(4)对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的截面排列顺序提升一级，再按相应的铝线条件计算。

(责任编辑：admin)
