什么是蓄电池？蓄电池的结构和分类蓄电池的容量、符号及单位

蓄电池是储备电能的一种直流装置。蓄电池充电时将电能转变为化学能，使用时内部化学能转变为电能向外输送给用电设备。蓄电池充放电过程是一种完全可逆的化学反应，因为蓄电池的充电和放电过程，可以重复循环多次，所以又称为二次电池。蓄电池主要用于发、变电和自动化系统中，如操作回路、信号回路、自动装置及继电保护回路、事故照明、厂用通信。它也用于各种汽车、拖拉机、内燃机车、船舶等的起动、点火和照明等。蓄电池主要由正负极板、电解液和电槽（容器）等组成。蓄电池最大优点是当电气设备发生故障时，甚至没有交流电源的情况下，也能保证部分重要设备可靠而连续的工作。但也有缺点，与交流电相比蓄电池装置投资费用高且运行维修比较复杂。根据不同的分类标准可将蓄电池分为不同的类别：
(1)根据极板所用材料和电解性质的不同，蓄电池也可以分为酸性和碱性蓄电池两种。
(2)按用途分有固定型蓄电池、起动用蓄电池、动力牵引用蓄电池等。铅酸蓄电池的型号怎样表示？其具有什么特点？铅酸蓄电池是目前应用最广的蓄电池。铅酸蓄电池的型号常用汉语拼音大写字母和阿拉伯数字表示，通常由三段组成：

(1)第一段：串联的单体电池数，当数目为“1”时省略。
(2)第二段：蓄电池类型和特征代号。蓄电池类型主要根据其用途划分：固定型蓄电池的代号为G，启动用蓄电池代号为Q，电力牵引用为D，内燃机车用为N，铁路客车用为T，摩托车用为M，航标用为B，船舶用为C，阀控型为F，储能型为U等。蓄电池特征代号为附加部分，用来区别同类型蓄电池所具有的特征。密封式蓄电池标注M，免维护标注W，干式荷电标注A，湿式荷电标注H，防酸式标注F，带液式标注Y(具有几种特征时按上述顺序标；如某一主要特征已能表达清楚，则以该特征代号标注）。
(3)第三段：以阿拉伯数字表示额定容量，单位为安培小时(A．h)，型号中常省略。需要时，额定容量之后可标注其他代号，如蓄电池所能适应的特殊使用环境或其他临时代号。

蓄电池的容量、符号及单位

蓄电池在一定放电条件下所能给出的电量称为电池的容量，以符号C表示。常用的单位为安培小时，简称安时(A·h)或毫安时(mA·h)。
蓄电池组的型号由串联单体蓄电池的只数及单体蓄电池型号组成；或者由串联整体蓄电池个数、短横“一”和整体蓄电池型号组成。型号后若加“A”或“B”等，表示系列、容量、串联只数都相同而结构、连接形式不同的蓄电池组。如：

蓄电池铲车电气控制电路

蓄电池铲车是车站、码头、仓库及一般工厂中常用的一种堆垛和搬运工具。

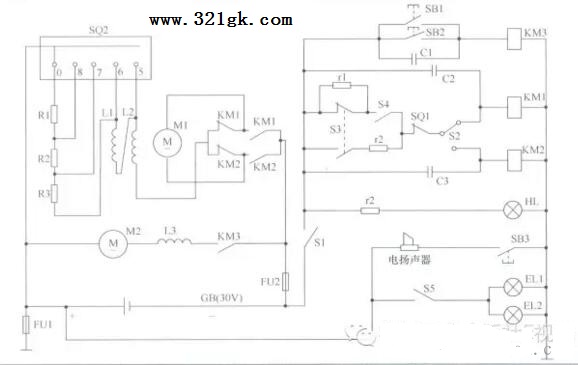

图所示为一吨蓄电池铲车电气控制电路。GB为蓄电池串联组成的30V直流电源。电动机M1为行驶电动机，是双速串励电动机，通过一套齿轮传动机构驱动铲车前进或后退行驶。电动机M2也是串励电动机，用于拖动高压油泵，将高压油液输送到液压系统，以操纵货叉的升降。

图蓄电池铲车电气控制电路
S1为电锁开关，S2为方向开关，SQ1为脚踏开关，SQ2为速度控制器踏板。
铲车的起动和调速时将电锁开关S1闭合，此时电源指示灯HL亮，表示电源已接入电路，做好供电准备。
将方向开关S2的手柄扳到需要的方向，即铲车前进或后退的位置。松开手驻车制动的手柄，并放开制动踏板，使脚踏开关SQ1复位而闭合，然后轻踏速度控制器踏板SQ2，使其动触头与静触头“0”相接触，使控制开关S3闭合。
