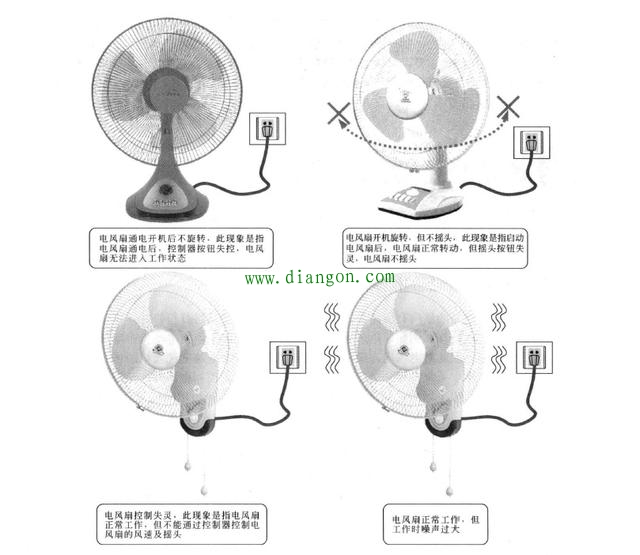

图1

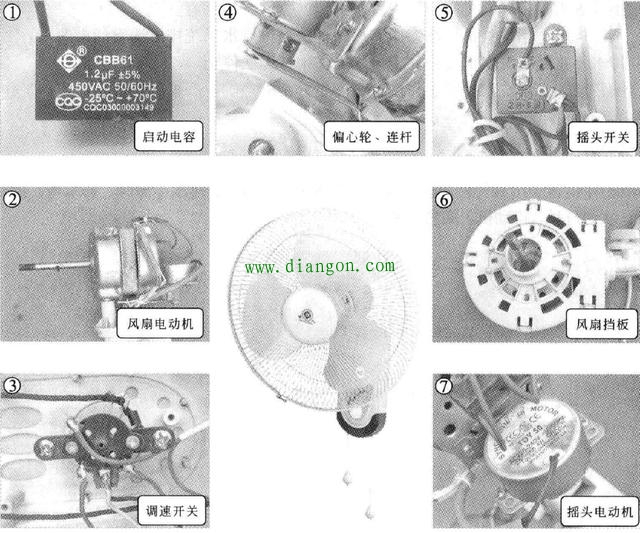

电风扇经常出现故障的部件有，启动电容，风速电动机，调速开关，摇头开关，摇头电动机，偏心轮，连杆，风扇挡板等损坏或变形造成的。部件如图2所示；

①为启动电容，主要为风扇电动机提供启动信号，损坏后可能造成风扇电动机不工作的故障。
②为风扇电动机，主要用来带动风叶旋转，损坏后会造成电风扇无法工作的故障。
③为调速开关，是电风扇的控制电路部分，主要用来控制风扇的转速，一般分为三个档，即低中高速，损坏后可能造成电风扇不工作或不调速。
④为偏心杆和连杆，用来连接摇头电机，损坏后则可能造成电风扇摇头不正常，
⑤为摇头开关，也属于电风扇的控制电路部分，用来控制摇头电动机，损坏后，则可能造成风扇不摇头或摇头不正常。
⑥为风扇挡板，主要用来固定风扇电机，损坏后，则可能造成工作噪音大故障。
⑦为摇头电动机，主要用来实现风扇摇头功能，损坏后，可能造成摇头功能不正常。
故障检查及维修
①电风扇通电后不工作，重点对启动电容和风扇电动机进行检修
② 电风扇不摇头重点对摇头电动机，摇头开关偏心轮及连杆进行检修。
③风速调速失灵，重点对调速开关及导线的连接状况进行检查。
④电风扇工作噪声大，重点检查挡板上的固定杆和夹紧螺钉。

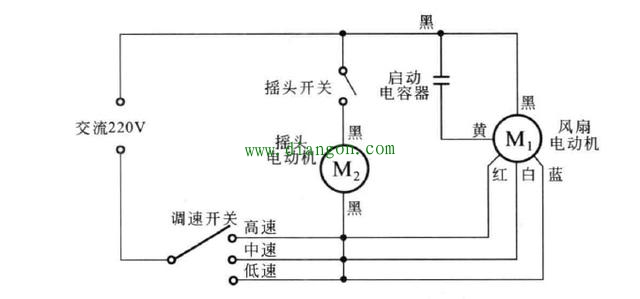

具有摇头功能的电风扇电路图，如下图所示：
