如果讲电阻、电容、电感三大元件是我们最常见的电子元件的话,而二极管则是我们见到最多的半导体电子元件。为什么说二极管不同于电阻、电容、电感而被称为半导体电子元件那?这是因为二极管是利用半导体材料根据其电荷有P极流向N极的特性而制成的,故被称为半导体电子元件。比它功能更强大的三极管、MOS管等元件也是半导体电子元件。

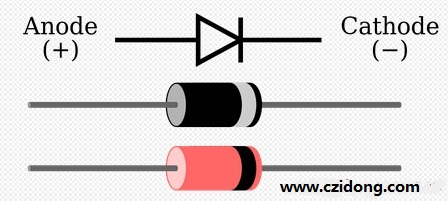

二极管有两个管脚,一个是正极一个是负极,它最大的特性是单向导电性,既电荷只能由正极流向负极。二极管主要的参数有额定电流、额定电压、结电压等,选用时应根据实际要求加以甄别选用。二极管种类很多功能各异,常见的有整流二极管,稳压二极管,发光二极管等。
整流二极管是用来将AC变为DC的,在单相整流电路当中根据所用二极管的数量分为:采用单只二极管的半波整流电路;利用变压器抽头加两只二极管的全波整流电路;以及利用四只二极管构成的桥式整流电路。三相整流电路分为半波整流电路和三相全桥式整流电路。这些电路的相关知识在一般电子技术教材当中均有讲解,详情请参考相关资料。我们在工作当中常见整流二极管应用的地方有各种电子设备初级整流侧,真空交流接触器吸合线圈前面的整流电路等。我们常见的整流二极管多为黑色塑封的1.5A的1N4700--1N4707系列。整流二极管一般在其表面用一圈银环来指示负极所在。
稳压二极管常用在对直流电压值有一定要求的电路当中。稳压二极管是利用二极管反向击穿特性而制作的元件,其在电路当中最应该注意的一点既稳压二极管要反向使用,也就是要将稳压二极管的负极接电源的正极,其正极接电源的负极,这一点要牢记。常用的稳压二极管有1N4728--1N4769系列,其稳压范围3.3v--100v。但由于稳压二极管的输出电流值不大,故常用在工作电流较小的线路当中。此外利用稳压二极管的稳压特性在有关电子线路当中,它还被赋予限幅、电压采用比较的作用。
发光二极管是我们在工作指示和日常照明当中常接触到的元件,我们一般采用其英文缩写LED来代指它。由于现在大功率发光二极管的不断涌现,原有普亮、超亮、甚亮的分类方法已很难适用。发光二极管的工作电压一般为2.5--4.5v左右,在高于其工作电压的电路中要串入合适的降压电阻才能保障发光二极管的正常工作。发光二级管同样是有极性的元件,一般帽式发光二极管管脚较长的一端为正极,大功率片状发光二极管一般都会在元件焊接处给予极性符号标示的,使用或更换时要注意。
此外二极管家族当中还有检波二极管、开关二极管、激光二极管、变容二极管等许多种类的二极管。大家在使用和检修时应仔细阅读其参数说明书。总之,认识和掌握二极管这种最基础的半导体元件,是我们学习电子知识的必经之路。
二极管串联均压问题的判断误区
由于快恢复二极管的反向耐压有限,当用于高压环境下时,往往需要采用多个快恢复整流二极管串联来满足反向耐压的需要。由于生产过程中二极管存在伏安特性、开通时间、恢复电荷等方面的不一致性,从而使得在串联使用时,发生二极管不均压的问题,进而导致某个二极管反向电压过高而损坏,进一步影响其他二极管的正常运行,最终影响整个装置的可靠陛和稳定胜。
二极管串联均压问题一直是高功率电力电子变换装置研究的难题。二极管串联不均压的因素有自身因素和外围电路的因素。在午维伯的《二极管串联不需要均压电阻》一文给出二极管串联不需均压的结论;而在《二极管串联高压整流的电压分布与均压问题》一文给出了二极管串联需要均压;在《用于高压高频整流的二极管串联均压问题》一文给出了二极管串联均压方法及参数选型等等。因此在判断二极管串联均压问题上容易产生误区。
1、二极管的特}生及其串联不均压因素分析
1.1二极管特l生
二极管属于电力电子器件,也是应用较多较为普遍的器件。一般越熟悉的器件越容易遗漏其关键参数指标,一般情况下只是关心宏观上的参数指标,诸如反向耐压、通态电流、反向漏电流等。一般隋况下,二极管的结电容、关断和开通特眭图等等容易被忽视。
1.2二极管串联不均压因素分析
二极管串联不均压主要原因来自自身和外部两类。自身原因主要由加工工艺造成的,外因主要是由外部电路造成的。同一批次生产出来二极管的伏安特性不一致,造成二极管的静态不均压;反向恢复时间及开通状态的不一致造成二极管的动态不均压目。外部电路设计会造成杂散电感和电容,在高压高频环境中会造成不均压问题。
2、二极管串联不均压误区分析
2.1宏观下二极管串联不均压分析

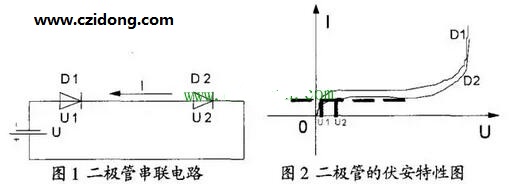

《二极管串联不需要均压电阻》一文给出二极管串联不需均压,这是从宏观上分析得出的,主要考虑的是二极管自身因素的影响。如图1所示,二个二极管串联,外接反向直流电压。反向饱和电流较小的二极管承受电压较大,因为两个二极管串联,在外部施加电压额定的J隋况下,反向饱和电流是不变的。如图2所示,假设两个二极管仅反向饱和电流存在差异,D2的反向饱和电流较小。可以明显得出上述结论。
在实际运行中,宏观上二极管由于自身差异导致压降不同如图2所示。当外界电压U加大到D2上的压降到达临界点时,由于D1反向饱和电流大导致其压降相对较小,当D2达到临界压降时,D1仍然处于安全稳定区域。U再次加大,按照上述分析,D2上压降将突破临界转折电压,二极管击穿造成电流急剧增加,但是D1和D2是串联于主电路中,D1电流必然随着D2增加,但是从Dl的伏安曲线得知,D1通过大电流时其反向压降应该达到转折电压,故u1和u2之和大于U,推测不成立。因此,U加大时,D2的电压不会继续增加,而D1的电压会继续增加,直至u增加到超过二个管子的反向耐压之和,此时会出现二极管击穿。多个管子的分析也是如此,可参照《二极管串联不需要均压电阻》
2.2微观下二极管串联不均压分析

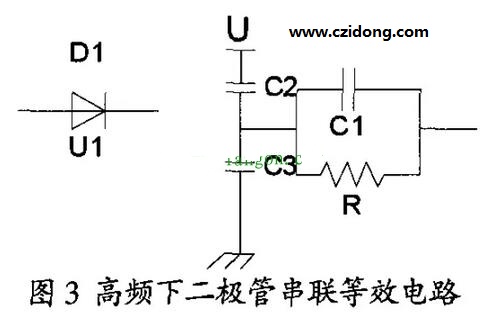

二极管的引脚、二极管在电路板上的布局等等在高压高频环境下自然而然演变成杂散电容和电感。杂散电容和电感的引入直接影响二极管的开通和关断波形。电容的引入阻止电压的突变而电感的引入则阻止电流的突变。《用于高压高频整流的二极管串联均压问题》给出了在高频下二极管串联等效电路图,如图3所示C1为二极管结电容,R为二极管反向电阻,C2为二极管对高压形成的杂散电容,C3为二极管对地形成的杂散电容,同时从微观角度分析了二极管串联不均压的原因及后果。在文献目中提出二极管自身因素可以通过选用同—批次生产的二极管来近似解决,重点考虑外部因素。
3、二极管串联的应用

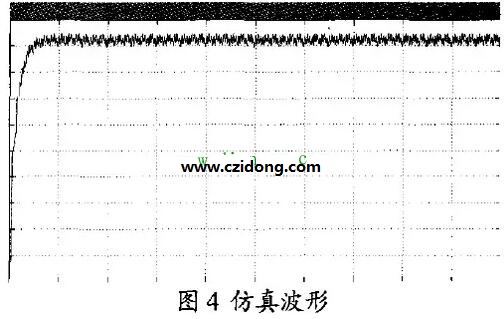

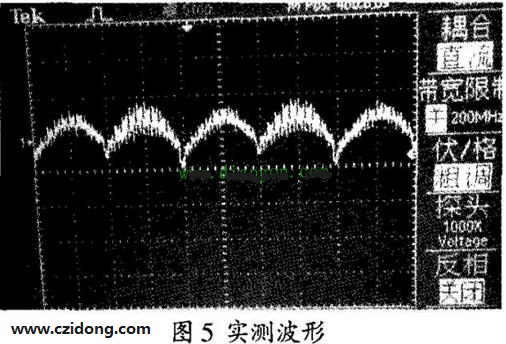

电除尘器高频电源输出高频PWM波经升压变压器再经过整流模块最终输出近似直线的电压波形。整流模块集成在升压变压器中,采用的是二极管串联模式,因为电压等级比较高,一般考虑达到10KV以上。由于输出电压波形精度要求不高,故采用二极管直接串联方式即可,选用高频整流二极管,整流输出仿真波形如图4所示,实测波形如图5所示。
如图所示,整流输出电压出现高低波峰,这是由于杂散参数即外部因素的影响,随着科学技术的不断发展,二极管的制作工艺在不断提高,其自身因素的影响已经微乎其微。
4、结束语
通过从宏观和微观两个角度简单分析二极管的串联均压问题,最后得出,在二极管串联应用于高压高频环境下时,二极管自身因素产生不均压但是不会造成二极管的击穿,二极管的外部因素产生的不均压是会造成二极管的击穿甚至更为严重的后果。
