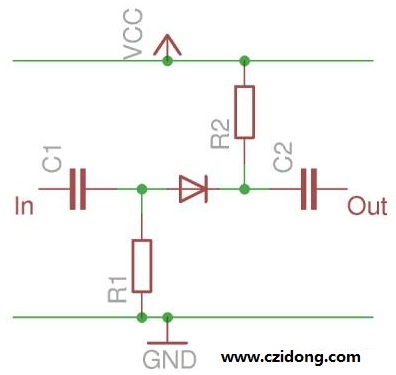

最基本的开关电路如图所示，在这个电路中，二极管的两端分别通过电阻连接到Vcc和GND上，二极管处于反向偏置的状态，不会导通。通过C1点施加的交流电压就无法通过二极管，在C2后无法检测到交流成分。

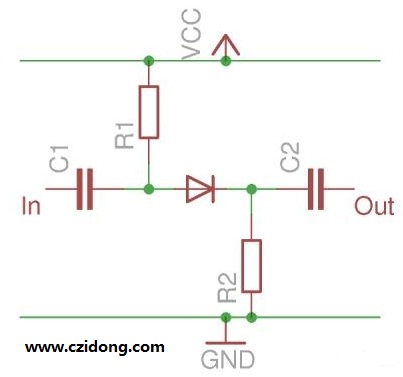

    在这张图中，二极管的接法与上图相反，处于正向导通状态的二极管可以使得施加在C1点的交流信号通过二极管，并在C2的输出出呈现出来。这就是二极管导通时的状态，我们也可称它为开关的“导通”状态。
    这是一个最简单的电路，通过直流偏置的状态来调节二极管的导通状态。从而实现对交流信号的控制。在实用的过程中，通常是保证一边的电平不变，而调节另一方的电平高低，从而实现控制二极管的导通与否。在射频电路中，这种设计多会在提供偏置的线路上加上防止射频成分混入逻辑/供电线路的措施以减少干扰，但总的来说这种设计还是很常见的。
    另一方面：逻辑门
    有开关，就有逻辑门的希望。正因如此，使用二极管也可构成简易的逻辑门，下面就一起来分析一下常见的逻辑状态吧！

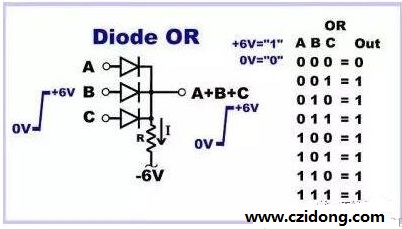

    OR 或门

    该门电路由多路二极管并联输出端构成，并联的输出端接至-6V电压。当任意一路有高电平出现时，整个电路的输出为高电平。而均为0V的时候，电路输出为0.这也就实现了OR 或门的功能。

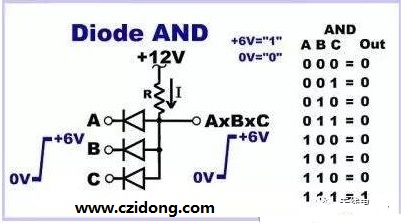

    AND 与门

    与门电路与之类似。当各路均为高电平时，输出点电平为6V。有任意一路为低电平的时候，都将把该点电压拉低至0V输出低电平。实现了AND 与门的功能。
    二极管还有很多很多的功能，但是那些功能平常我们使用比较广泛，以至于很多情况下我们忘记了它的基本性质，这就是电子使我们痴迷之处，一个非常普通的元器件也能使我们脑洞大开，做出各种各样的新鲜设计。
