贴片二极管测量方法万用表检测普通二极管的极性与好坏方法

　在工程技术中，贴片二极管与普通二极管的内部结构基本相同，均由一个PN 结组成。因此，贴片二极管的检测与普通二极管的检测方法基本相同。对贴片二极管的检测通常采用万用表的R×100Ω档或R×1 kΩ档进行测量。
　　1.普通贴片二极管检测
　　（1）普通贴片二极管正、负极判别

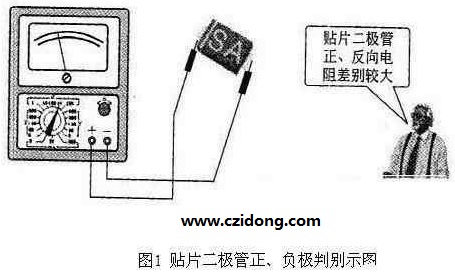

　　贴片二极管的正、负极的判别，通常观察管子外壳标示即可，当遇到外壳标示磨损严重时，可利用万用表欧姆档进行判别，检测示意图如图1 所示。

　　图1 中，将万用表置于R×100 Ω或R×1 kΩ档，先用万用表红、黑两表笔任意测量贴片二极管两引脚间的电阻值，然后对调表笔再测一次。在两次测量结果中，选择阻值较小的一次为准，黑表笔所接的一端为贴片二极管的正极，红表笔所接的另一端为贴片二极管的负极；所测阻值为贴片二极管正向电阻（一般为几百欧姆至几千欧姆），另一组阻值为贴片二极管反向电阻（一般为几十千欧姆至几百千欧姆）。

　　2.普通贴片二极管性能好坏判别
　　对普通贴片二极管性能好坏的检测通常在开路状态（脱离电路板）下进行，测量方法如下：
　　用万用表R×100 Ω 档或R×1 kΩ 档测量普通贴片二极管的正、反向电阻。根据二极管的单向导电性可知，其正、反向电阻相差越大，说明其单向导电性越好。若测得正、反向电阻相差不大，说明贴片二极管单向导电性能变差；若正、反向电阻都很大，说明贴片二极管已开路失效；若正、反向电阻都很小，则说明贴片二极管已击穿失效。当贴片二极管出现上述三种情况时，须更换二极管。

万用表检测普通二极管的极性与好坏方法

一.万用表检测普通二极管的极性与好坏。
检测原理：根据二极管的单向导电性这一特点性能良好的二极管，其正向电阻小，反向电阻大；这两个数值相差越大越好。若相差不多说明二极管的性能不好或已经损坏。
测量时，选用万用表的“欧姆”挡。一般用R x100或R xlk挡，而不用Rx1或R x10k挡。因为Rxl挡的电流太大，容易烧坏二极管，R xlok挡的内电源电压太大，易击穿二极管.
测量方法：将两表棒分别接在二极管的两个电极上，读出测量的阻值；然后将表棒对换再测量一次，记下第二次阻值。若两次阻值相差很大，说明该二极管性能良好；并根据测量电阻小的那次的表棒接法(称之为正向连接)，判断出与黑表棒连接的是二极管的正极，与红表棒连接的是二极管的负极。因为万用表的内电源的正极与万用表的“—”插孔连通，内电源的负极与万用表的“＋”插孔连通。
如果两次测量的阻值都很小，说明二极管已经击穿；如果两次测量的阻值都很大，说明二极管内部已经断路：两次测量的阻值相差不大，说明二极管性能欠佳。在这些情况下，二极管就不能使用了。
必须指出：由于二极管的伏安特性是非线性的，用万用表的不同电阻挡测量二极管的电阻时，会得出不同的电阻值；实际使用时，流过二极管的电流会较大，因而二极管呈现的电阻值会更小些。
二.特殊类型二极管的检测。
①稳压二极管。稳压二极管是一种工作在反向击穿区、具有稳定电压作用的二极管。其极性与性能好坏的测量与普通二极管的测量方法相似，不同之处在于：当使用万用表的Rxlk挡测量二极管时，测得其反向电阻是很大的，此时，将万用表转换到Rx10k档，如果出现万用表指针向右偏转较大角度，即反向电阻值减小很多的情况，则该二极管为稳压二极管；如果反向电阻基本不变，说明该二极管是普通二极管，而不是稳压二极管。稳压二极管的测量原理是：万用表Rxlk挡的内电池电压较小，通常不会使普通二极管和稳压二极管击穿，所以测出的反向电阻都很大。当万用表转换到Rx10k挡时，万用表内电池电压变得很大，使稳压二极管出现反向击穿现象，所以其反向电阻下降很多，由于普通二极管的反向击穿电压比稳压二极管高得多，因而普通二极管不击穿，其反向电阻仍然很大。
②发光二极管LED(Light EMitting Diode)。发光二极管是一种将电能转换成光能的特殊二极管，是一种新型的冷光源，常用于电子设备的电平指示、模拟显示等场合。它常采用砷化嫁、磷化嫁等化合物半导体制成。发光二极管的发光颜色主要取决于所用半导体的材料，可以发出红、橙、黄、绿等四种可见光。发光二极管的外壳是透明的，外壳的颜色表示了它的发光颜色。发光二极管工作在正向区域，其正向导通(开启)工作电压高于普通二极管。外加正向电压越大，LED发光越亮，但使用中应注意，外加正向电压不能使发光二极管超过其最大工作电流，以免烧坏管子。对发光二极管的检测方法主要采用万用表的Rx10k挡，其测量方法及对其性能的好坏判断与普通二极管相同。但发光二极管的正向、反向电阻均比普通二极管大得多。在测量发光二极管的正向电阻时，可以看到该二极管有微微的发光现象。
③光电二极管。光电二极管又称为光敏二极管，它是一种将光能转换为电能的特殊二极管，其管壳上有一个嵌着玻璃的窗口，以便于接受光线。光电二极管工作在反向工作区。无光照时，光电二极管与普通二极管一样，反向电流很小(一般小于o．1uA)，光电管的反向电阻很大(几十兆欧以上)；有光照时，反向电流明显增加，反向电阻明显下降(几千欧到几十千欧)，即反向电流(称为光电流)与光照成正比。光电二极管可用于光的测量，可当做一种能源(光电池)。它作为传感器件广泛应用于光电控制系统中。光电二极管的检测方法与普通二极管基本相同。不同之处是：有光照和无光照两种情况下，反向电阻相差很大：若测量结果相差不大，说明该光电二极管已损坏或该二极管不是发光二极管。 (责任编辑：admin)
