集成电路应用电路的识图方法和识图注意事项集成电路符号识图信息

1、了解各引脚的作用是识图的关键
可以通过查阅有关集成电路应用手册了解各引脚的作用。知道了各引脚作用后，分析各引脚外电路工作原理和电子元器件的作用就方便了。
2、了解集成电路各引脚的作用有3种方法
一是查阅有关资料；而是根据集成电路的内电路框图进行分析；三是根据集成电路应用电路中各引脚外电路的特征进行分析。
3、电路分析的步骤
1）直流电路分析
这一步主要是进行电源和接地引脚外电路的分析。需要注意的是，若电源引脚有多个时要分清这几个引脚之间的关系。对多个接地引脚也要这样分清。分清多个电源引脚和接地引脚，对修理工作是十分有用的。
2）这一部主要分析信号输入引脚和输出引脚的外电路。当集成电路有多个输入、输出引脚时，要搞清楚是前级还是后级电路的输入、输出引脚；对于双声道电路还应分清左、右声道的输入和输出引脚。
3）其它引脚外电路的分析
例如找出负反馈引脚、消振引脚等，这一步的分析是最困难的，对初学者而言要借助于介绍引脚作用的资料或内电路框图。
4）电路规律分析
有了一定的识图能力后，要学会总结各种集成电路引脚外电路的规律，并要掌握这种规律，这对提高识图速度是很有用的。例如，输入引脚外电路的规律是：通过一个耦合电容或一个耦合电路与前级电路的输出端相连。输出引脚外电路的规律是：通过一个耦合电路与后级电路的输入端相连。
5）电路框图分析
分析集成电路内电路对信号进行放大、处理的过程时，最好查阅该集成电路内电路框图，分析内电路框图时，可以通过信号传输线路中的箭头指示，知道信号经过了那些电路的方法或处理，最后信号从哪个引脚输出。
6）关键测试点和引脚直流工作电压分析
了解集成电路的一些关键测试点和引脚直流工作电压规律对检修电路是十分有用的。
当集成电路两个引脚之间接有电阻时，该电阻将影响这两个引脚上的直流电压；当两个引脚之间接有线圈时，这两个引脚的直流工作电压是相等的，如不相等必定是线圈开路了；当两个引脚之间接有电容或接RC串联电路时，这两个引脚的直流工作电压肯定不相等，若相等说明该电容已被击穿。
7）注意点
一般情况下不必去分析集成电路内电路的工作原理。

集成电路的图形符号比较复杂，变化也比较多。
集成电路符号所表达的含义很少（这一点不同于其他电子元器件的图形符号），通常只能表达集成电路有几根引脚，至于各个引脚的作用、什么功能集成电路，电路符号中均不能表示出来。

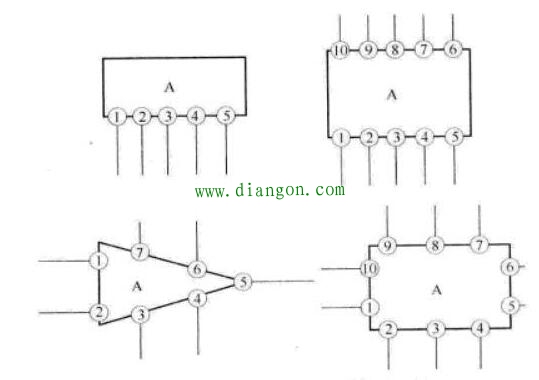

下图所示是集成电路常见几种的电路图形符号。
