集成电路外形特征图解

时间:2018-04-02 10:30来源:未知 作者:admin 点击:
集成电路的外形识别比较简单,其外形比其他电子元器件更有特点,下图所示是几种常用集成电路的外形示意图。 1、单列直插集成电路 它的引脚只有只有一列,引脚是直的 2、单列曲差

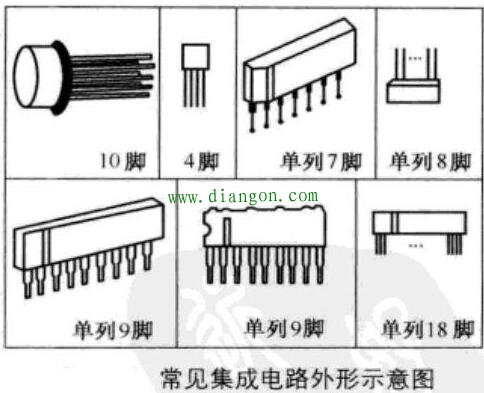

集成电路的外形识别比较简单,其外形比其他电子元器件更有特点,下图所示是几种常用集成电路的外形示意图。


1、单列直插集成电路
它的引脚只有只有一列,引脚是直的
2、单列曲差集成电路
它的引脚只有一列,引脚是弯曲的。
3、双列集成电路
它的引脚分成两列分布
4、四列集成电路
它的引脚分成4列分布
5、金属外壳集成电路
集成电路的引脚比较多(远多于三根引脚),引脚均布。集成电路一般是长方形或正方形的,功率大的集成电路带有金属散热片,小信号集成电路没有散热片。
集成电路外形特征说明
1、引脚材质
集成电路的引脚为金属导体材料,引脚很细,长度仅为几毫米,贴片式集成电路的引脚更短。除了金属封装的集成电路引脚是呈圆形外,其它集成电路的引脚都是呈很薄的扁平状。
2、安装形式
集成电路装在电路板上一般有两种形式:一是把集成电路装在电路板上电子元器件一面,引脚穿过电路板,引脚焊点在铜箔线路一面;二是集成电路本身就装在电路板的铜箔线路一面,引脚焊点也在铜箔线路一面。
3、引脚数量
引脚数量最少的集成电路只有3根引脚。集成电路的引脚一般比较多,且引脚分布均匀。集成度越高、功能越完善的集成电路,其引脚数量越多。
4、外观
集成电路的外观一般是长方形或正方形,比较薄,最常见的集成电路大多采用黑色塑料封装形式。
5、散热片
有的集成电路还带有金属的散热片,这些是有功率输出要求的集成电路,工作在大信号状态下,即输出功率比较大,这类集成电路的体积相对也比较大。工作在肖鑫号状态下的集成电路则没有散热片。
设备中,根据集成电路的上述外形特征,很容易在电路板中识别出集成电路。下图所示是25种常见集成电路的外形示意图。
