变频器主回路快熔损坏-RMBA-01 MODBUS模块设置方法

时间:2016-06-22 10:08来源:未知 作者:admin 点击:
变频器主回路快熔损坏的故障机理与特点-ABB变频器RMBA-01 MODBUS模块设置方法
一.快熔坏,IGBT与整流不一定坏,但炸机即整流与IGBT桥臂短路损坏,快熔一定烧坏。
二.快熔损坏与负载电流大,整流击穿或IGBT上下管短路或烧毁有关。
三.还与主回路滤波储能电容容量严重下降,漏液,绝缘变差即漏电流增加有关,使用过久的变频器,如果经常打保险,就要考虑是不是滤波电容出问题了。
四.主回路快熔烧了,不要忙着更换,要确认主回路其他器件正常的情况下再更换保险。尤其是滤波电容要仔细检查。
五.变频器主回路快熔不要选的太大。

ABB变频器RMBA-01 MODBUS模块设置方法

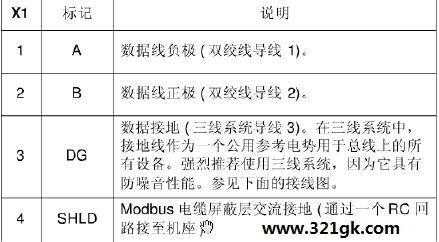

1.RMBA-01模块接口定义

2.将RMBA-01模块插到ABB变频器主板的X31上

3.变频器参数设置

参数      参数说明          参数值          备注

98.02

选择通讯卡 STD MODBUS 使用插槽1上的MODBUS适配器模

块RMBA

98.07 选择通讯协议 ABB Drives 此为默认值,不用修改

52.01 定义站点号ID 1~247

52.02

定义通讯速度 网络内的全部模块的波特率要设置一致

52.03

定义奇偶校验

NONE1STOPBIT 无奇偶校验位,有一个停止位

NONE2STOPBIT  无奇偶校验位,有两个停止位

ODD     一个奇数校验位,一个停止位

EVEN   一个偶数校验位,一个停止位

完成上述设置即可实现通讯

4.RMBA-01模块指示灯状态说明

RXD和TXD为绿色,WD/INIT为黄色

RMBA-01每收到1个信息就RXD闪烁一次

RMBA-01每发送1个信息就TXD闪烁一次

WD/INIT 指示灯:在传动单元通电后就开始发亮,直到传动单元配置完模块后才熄灭,如果黄色指示灯在模块配置成功后再次发亮,可能是模块由于电源断电等原因而需要重新配置。

如果配置完成后LED仍未熄灭,则可能

A:配置失败 -关闭传动单元的电源并重新启动

B:模块硬件故障 -确信38针连接器正确插入。
