有关使用局部变量注意事项-wincc flexible 如何通过

时间:2015-12-11 09:59来源:未知 作者:admin 点击: 次
有关使用局部变量注意事项-wincc flexible 如何通过文本显示设备的状态
由于局部变量区在子程序被调用时才被分配，且分配时并不对数据区进行初始化，所以其初始值是不确定的。因此在程序中用到这些存贮区的值的指令前，必须有对该存贮区地址的赋值操作，否则可能会出现错误的执行结果。 尤其在子程序中存在大量的跳转指令时，很容易出现漏掉对局部变量赋值的情况，要格外注意。

wincc flexible 如何通过文本显示设备的状态

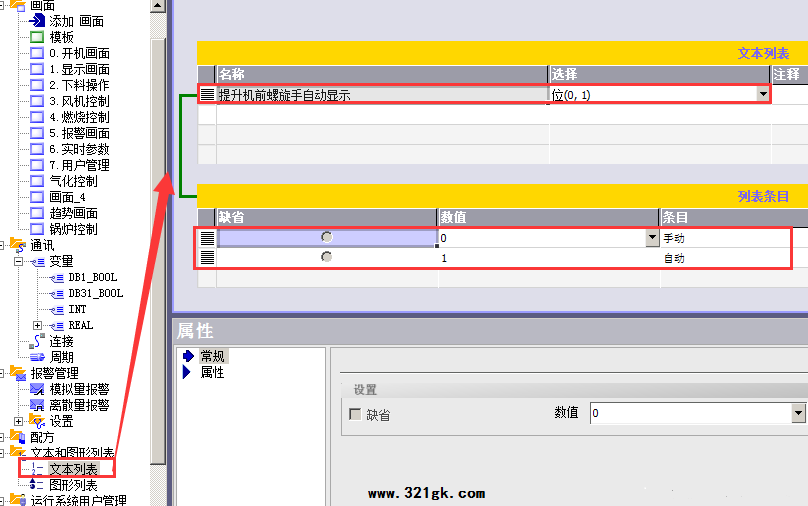

1、 在“文本和图形列表”-----“文本列表”建立一个文本列表，选择“位”类型，然后再属性下填写“0”状态和“1”状态对应的“文本名称”

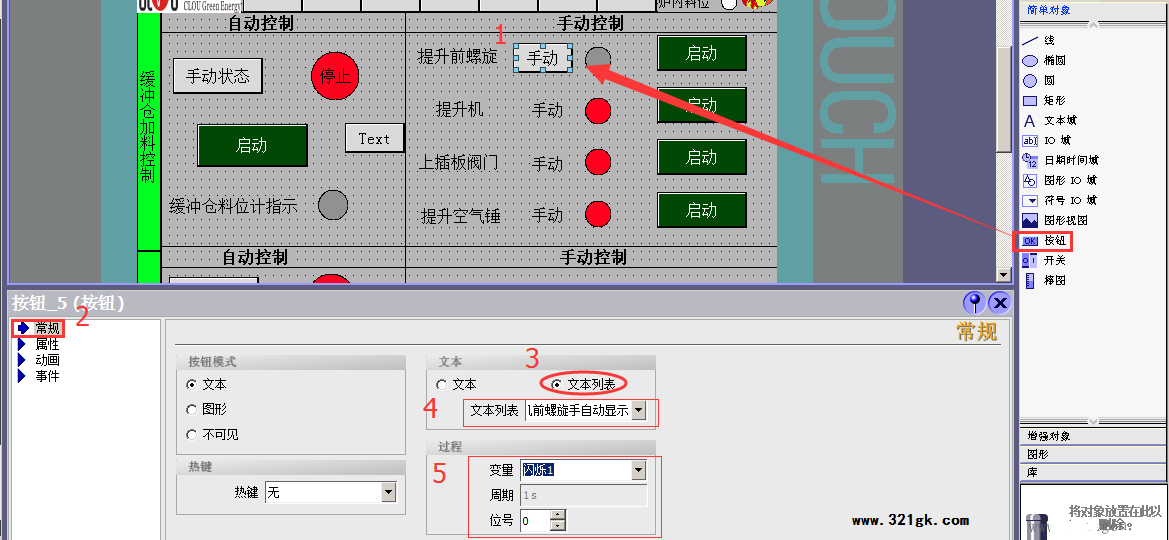

2、在画面中建立一个按钮，然后“常规”---勾选“文本列表”---选择第一步建立的文本列表---关联一个bool型变量

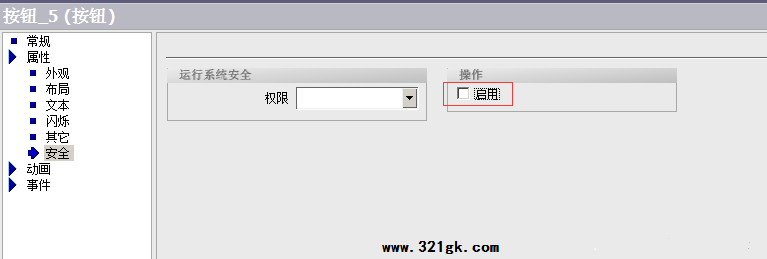

3、在“安全”栏目下----不勾选“启用”（使这个按钮不能在hmi中控制，只做显示）
