PLC顺序功能图中的一个顺控器的转换到另一个顺控器?

时间:2015-12-16 11:19来源:未知 作者:admin 点击:
怎么从PLC顺序功能图中的一个顺控器的转换到另一个顺控器?
S7-300/400的顺序功能图语言S7-Graph的功能块(FB中),可以生成多个顺控器(Sequencer)。有网友问,是否可以从一个顺控器的转换到另一个顺控器?

生成顺控器时,采用默认的步和转换的编号,不同的顺控器的转换和步的编号是在FB内部统一分配的,没有重叠,这样就可以从任意的顺控器的任意转换跳转到任意的顺控器的任意的步了。

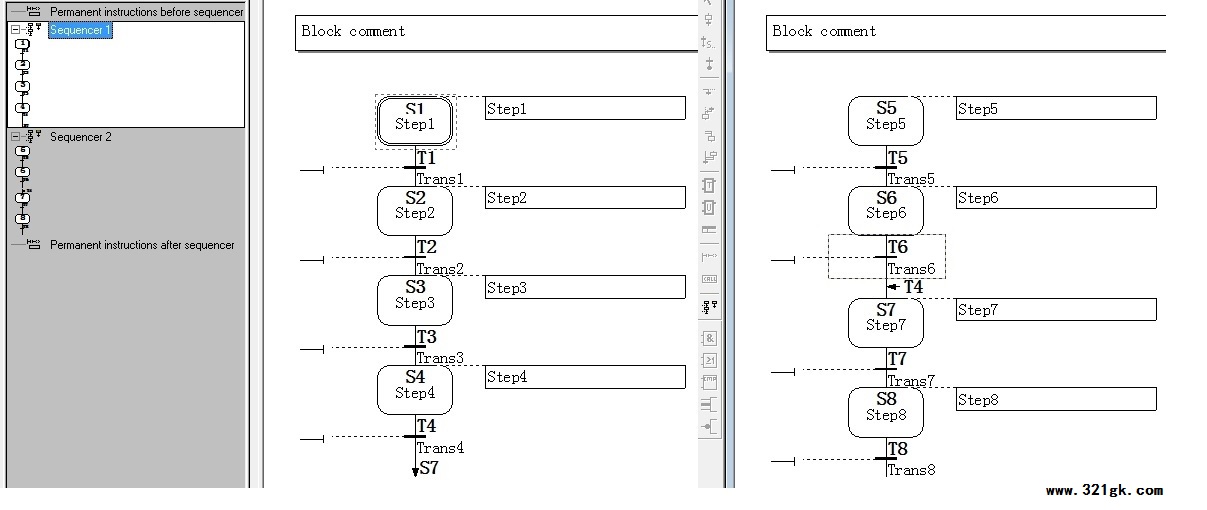

在左边的Overview窗口中生成两个顺控器(见下图),从Sequencer 1的转换T4可以跳转到Sequencer 2的步7。
