S7-200有传送、比较、移位、循环、求补码、调用子程序、脉冲宽度调制、脉冲序列输出、跳转、数据转换、算数运算、字逻辑运算、浮点运算、开平方、三角函数和PID控制指令等，采用主程序、最多8级子程序和中断程序的程序结构，用户可以使用1-255ms的定时中断。用户程序可设3级口令保护，有监控定时器（看门狗）功能。
数字量输入中有4个用作硬件中断，6个用于高速功能。32位高速加/减计数器的最高计数频率为30kHz，可以对增量式编码器的两个互差90的脉冲列计数，计数值等于设定值或计数方向改变时产生中断，在中断程序中可以及时地对输出进行操作。两点高速输出可以输出频率最高为20kHz频率和宽度可调的脉冲列。
可选的存储器卡可以永久保存程序、数据和组态信息，可选的电池卡保存数据的典型事件值为200天。DC输出型电路用场效应晶体管（MOSFET）作为功率放大器元件，仅DV输出型有高速脉冲输出，最高输出频率为20kHz。
3、S7-200的扩展模块
不同信号的S7-200 CPU上已经集成了一定数量的数字量I/O点，若实际需要的I/O点数超过该CPU的I/O点数时，则通过增加输入/输出扩展模块来达到扩展功能、扩大控制能力。扩展模块有输入/输出扩展、热电偶/热电阻输入扩展和通讯扩展三种类型，通过总线连接器（插件）和CPU模块连接。
扩展单元正常工作需要+5VDC工作电源，此电源由CPU通过总线连接器提供，扩展单元的24VDC输入点和输出点电源，可由基本单元的24VDC电源供电，但要注意基本单元所提供的最大电流能力。
CPU 221无I/O扩展能力；CPU 222最多可连接2个扩展模块（数字量或模拟量）；CPU224和CPU226最多可连接7个扩展模块。
 （1）输入/输出扩展模块
S7-200系列PLC目前提供如下扩展模块：
①数字量输入扩展模块                EM221（8DI）；
②数字量输出扩展模块                EM222（8DO）；
③数字量输入和输出混合扩展模块      EM223（8I/O，16I/O，32I/O）；
④模拟量输入扩展模块                EM231（3AI，A/D转换时间为25μs，12位）；
⑤模拟量输入和输出混合扩展模板      EM235（3AI/1AO，其中A/D转换时间为25μs，D/A转换时间100μs，位数均为12位）
（2）热电偶/热电阻扩展模块
热电偶、热电阻模块（EM231）与CPU222，CPU224，CPU226配套使用，多种分度号热电偶（mV信号）和热电阻（电阻信号）可通过EM231模块将信号送入S7-200。用户通过EM231上的DIP开关来选择热电偶或热电阻的分度号、接线方式、测量单位和开路故障的方向。
（3）通讯扩展模块
除了CPU集成通讯口外，S7-200还可以通过通讯扩展模块连接成更大的网络。S7-200系列目前有两种通讯扩展模块：PROFIBUS-DP扩展从站模块EM277和AS-i接口扩展模块CP243-2。

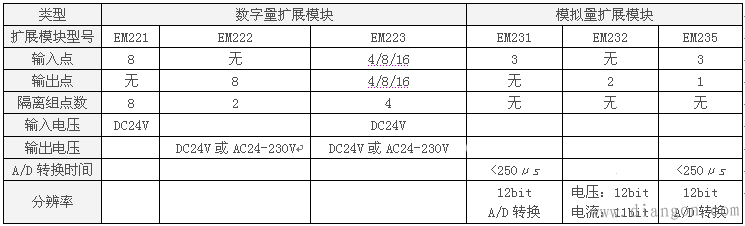

S7-200系列PLC输入/输出扩展模块的主要技术性能如表2所示。

4、S7-200的通信功能
S7-200的CPU模块自带的RS485串行通信支持PPI、DP/T、自由通信口协议和PROFIBUS点对点协议。每个网络最多126个站，最多32个主站。通信接口可以实现与下列设备的通信：运行编程软件的计算机、文本显示器TD200、OP（操作员面板）、以及S7-200 CPU之间的通信；通过自由通信口协议，可以与其他厂家的设备进行串行通信。
EM277 PROFIBUS-DP从站模块用于将S7-200 CPU连接到PROFIBUS-DP网络。通信速率为9600-12Mbit/s。
工业以太网通讯模块CP243-1的通信速率为10Mbit/s或100Mbit/s，半双工/全双工通信，RJ-45接口使用TCP/IP协议。可用STEP 7-Micro/WIN软件实现通过工业以太网配置和远程编程服务（上载、下载程序，监视状态），通过工业以太网连接其他的CPU，通过S7-OPC在计算机上处理数据。
EM241 Modem(调制解调器)模块支持远程维护或远传诊断、PLC之间的通信、PLC与PC的通信、给手机发送短消息等，EM241参数化向导集成在Micro/WIN V3.2中。
通过CP243-2 AS-i通信处理器，S7-200 CPU可以作为AS-i的主站，最多可以连接62个AS-i从站，接入496个远程数字量输入/输出点。
5、S7-200的编程软件
STEP 7-Micro/WIN 32是专门为S7-200设计的在个人计算机Windows操作系统下运行的编程软件。CPU通过PC/PPI电缆或插在计算机中CP 55111或CP 5611通信卡与计算机通信。通过PC/PPI电缆，可以在Windows下实现多主站通信方式。
STEP 7-Micro/WIN 32的用户程序机构简单清晰，通过一个主程序调用子程序或中断程序，还可以通过数据块进行变量的初始化设置。用户可以用语句表（STL）、梯形图（LAD）和功能块图（FBD）编程，不同的编程语言编制的程序可以相互转换，可以用符号表来定义程序中使用的变量地址对应的符号，是程序便于设计和理解。
STEP 7-Micro/WIN 32为用户提供两套指令集，即SIMATIC指令集（S7-200方式）和国际标准指令集（IEC1131-1）方式。通过调制解调器可以实现远程编程，可以用单次扫描和强制输出等方式来调试程序和进行故障诊断。
S7-200是在美国德州仪器公式的小型PLC的基础上发展起来的，S7-300/400的前身是西门子公司的S5系列PLC，其编程软件为STEP 7。S7-200和S7-300/300虽然有许多共同之处，但是在指令系统、程序结构和编程软件定方面均有相当大的差异。
SIMATIC S7-200 SMART订货数据
①中央处理单元CPU订货号
CPU SR20模块                               主要参数：AC/DC/RLY   12DI/8DO                          订货号：6ES7 288-1SR20-0AA0
CPU SR40模块                               主要参数：AC/DC/RLY   24DI/16DO                         订货号：6ES7 288-1SR40-0AA0
CPU ST40模块                               主要参数：DC/DC/DC    24DI/16DO                         订货号：6ES7 288-1ST40-0AA0
CPU CR40模块                               主要参数：AC/DC/RLY   24DI/16DO                         订货号：6ES7 288-1CR40-0AA0
CPU SR60模块                               主要参数：AC/DC/RLY   36DI/24DO                         订货号：6ES7 288-1SR60-0AA0
CPU ST60模块                               主要参数：DC/DC/DC    36DI/24DO                         订货号：6ES7 288-1ST60-0AA0

②I/O扩展模块EM订货号
EM DI08数字量输入模块                      主要参数：8×24VDC输入                                  订货号：6ES7 288-2DE08-0AA0
EM DR08数字量输出模块                      主要参数：8×继电器输出                                 订货号：6ES7 288-2DR08-0AA0
EM DR16数字量输入/输出模块                 主要参数：8×24VDC输入/8×继电器输出                    订货号：6ES7 288-2DR16-0AA0
EM DR32数字量输入/输出模块                 主要参数：16×24VDC输入/8×继电器输出                   订货号：6ES7 288-2DR32-0AA0
EM DT08数字量输入/输出模块                 主要参数：8×24VDC输出                                  订货号：6ES7 288-2DT08-0AA0
EM DT16数字量输入/输出模块                 主要参数：8×24VDC输入/8×24VDC输出                     订货号：6ES7 288-2DT16-0AA0
EM DT32数字量输入/输出模块                 主要参数：16×24VDC输入/16×24VDC输出                   订货号：6ES7 288-2DT32-0AA0
EM AI04模拟量输入模块                      主要参数：4路输入                                       订货号：6ES7 288-3AE04-0AA0
EM AQ02模拟量输入模块                      主要参数：2路输出                                       订货号：6ES7 288-3AQ02-0AA0
EM AM06模拟量输入/输出模块                 主要参数：4路输入/2路输出                               订货号：6ES7 288-3AM06-0AA0
EM AR02热电阻输入模块                      主要参数：2路通道                                       订货号：6ES7 288-3AR02-0AA0

③通信扩展信号板SB订货号
SB CM01通信扩展信号板                      主要参数：R485/R232                                     订货号：6ES7 288-5CM01-0AA0
SB DT04数字量扩展信号板                    主要参数：2×24VDC输入/2×24VDC输出                     订货号：6ES7 288-5DT04-0AA0
SB AQ01模拟量扩展信号板                    主要参数：1×12位模拟量输出                             订货号：6ES7 288-5AQ01-0AA0
