西门子sm332模拟量输出电流型和电压型接法

这个是要区分输出是电流型还是电压型。

如果是电流型，可以接3、6端子，2、4端子空着不接（如图电流型接线）；

如果是电压型2 线制连接（对线路阻抗无补偿）接法：3、4短接接输出正；5、6短接接输出负（如图电压型接线（右边上两个接线））；

如果是电压型4 线制连接（对线路阻抗有补偿）接法：3、4分别接输出的两个正，5、6分别接输出的两个负（如图电压型接线（右边下两个接线））

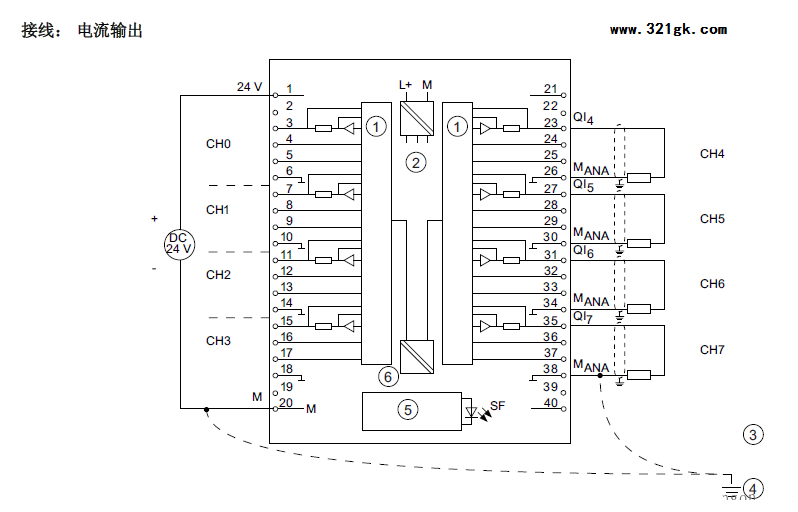

1，电流型接法

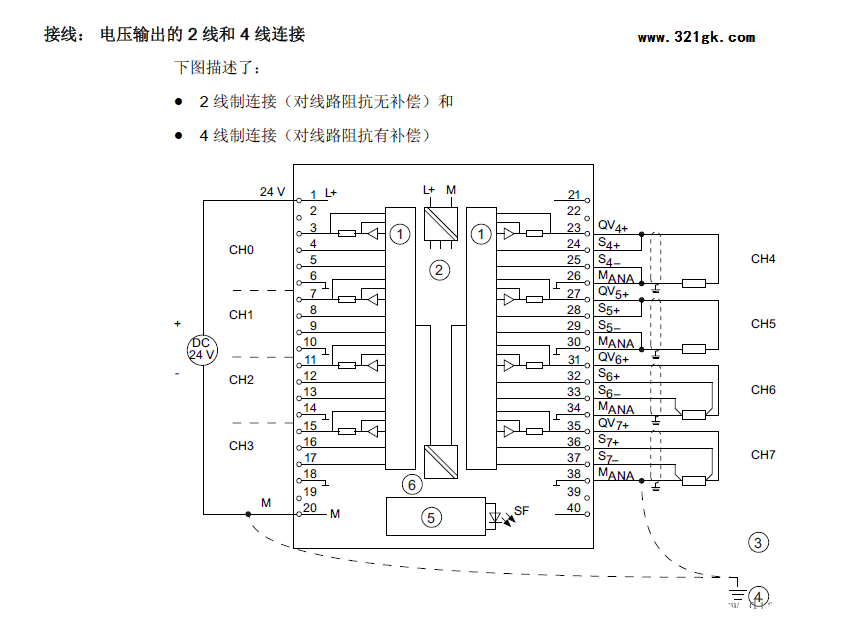

2，电压型接法
