西门子BCD码写的最大十进制数是9999最大十六进制

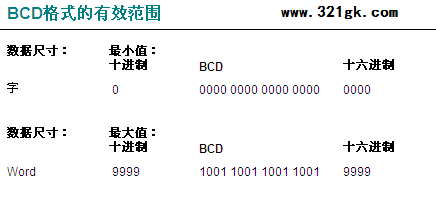

BCD码的最大值是9999，因为一个字16个位，每四个为代表一个十进制的数；

1001100110011001：对应的就是9999，最大值

以上的二进制数，在十六进制里的表示也是16#9999，但是它十进制值不是9999，而是39321

一个字节的十六进制数最大值是：FFFF

9999十进制转换为十六进制数是270F没有错，这里9999不是BCD码，而是十进制的一个数值；数据在plc都是以二进制的形式存储的，格式上的不同，它的所表示的数也不同，比如某个数据时以BCD码的格式存储的，那么你要显示成十进制，就要进行转换，否者数值是不对的。以系统时钟为例，读取后的时间值是以BCD码存储的，假如取今年的年份，那么这个字节对应的BCD码就是，0001 0101 对应BCD码的值为15 ,但是系统显示的是十进制数，是21；所以要经过转化；

///我的理解是，BCD是一种数据的存储格式，这数据可以被用到别的数据场合，那么它表示的意思就不同了。 BCD码（Binary-Coded Decimal‎）是二进制编码的十进制数的缩写，BCD码用4位二进制数表示一位十进制数。BCD码各位的数值范围为2#0000～2#1001，对应于十进制数0～9。BCD码不能使用十六进制的A~F（2#1010～2#1111）这6个数字。BCD码本质上是十进制数，因此相邻两位逢十进一。

BCD码的最高位二进制数是符号位，负数的符号位为1，正数为0。16位BCD码的范围为–999～＋999。

下图的拨码开关将显示的数字转换为4位二进制数。PLC用12个数字量输入点读取的是3位BCD码，它的值为2#1000 0010 1001，即十六进制数16#829。

图

BCD码没有单独的表示方法，而是借用了十六进制的表示方法，因此二者很容易混淆。

下图是S7-300/400的BCD码和整数的相互转换指令，可以看到在指令中BCD码均用十六进制的形式表示。

图

在程序中，怎么知道一个数字是BCD码还是十六进制数呢？

1）看数据的来源和用途。BCD码一般用于输入和输出，例如来自拨码开关的数据是BCD码，送给显示电梯楼层的译码器芯片的是BCD码。

2）看手册的规定，例如数据类型DATE_AND_TIME中的日期和时间值是BCD码，计数器的预设值PV和当前计数值CV_BCD为BCD码。

怎样监视BCD码？

在变量表和程序状态监控中，用十六进制格式监视BCD码。

怎样输入BCD码？

从上图可以看出，BCD码用十六进制格式输入，其最高位（符号位）为16#F（2#1111）。BCD码的低3位各位只能是0~9，如果是16#A~16#F则会出错。

计数器的预设值PV是0~999的BCD码，可以用格式为C#的常数（C#1~C#999）作为计数器的预设值。

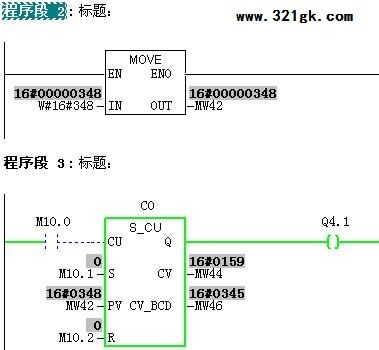

下图用MW42提供计数器的预设值PV，如果用MOVE指令将十进制数348（对应的十六进制数为16#15C）传送给MW42，进入RUN模式时，操作系统将它转换为BCD码时出错（16#15C不是BCD码），不能切换到RUN模式。

输入预设值348时，应改为将C#348传送给MW42，它会自动地变为W#16#348，当然也可以直接输入16#348。没有必要用I_BCD指令将348转换为BCD码W#16#348后，再传送给MW42。

图
