西门子PLC与eView触摸屏的通讯-DP通讯功能

在现场使用中，有时需要把一个触摸屏连接到Profibus-DP网络中，通过鼎实网关模块PB-B-MODBUS可以实现这一需求。下面简要介绍实现过程，希望对您有所帮助（以连接eView触摸屏为例）。

1．网络构架：

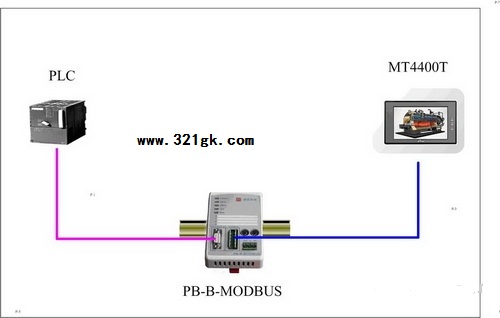

在Profibus-DP网络中，西门子plc（带有DP通讯功能）作DP主站，PB-B-MODBUS作DP从站; 另外，在Modbus网络端，eView（为MT4400T为例）触摸屏作Modbus Master，PB-B-MODBUS作Modbus Slave。（如图1-1所示）

图1-1

2． Profibus网络的配置过程：（本例中用WinLC代替硬PLC作DP主站，当然用户可以根据实际情况选择DP主站）

这里简要介绍一下添加PB-B-MODBUS DP从站的过程及一些注意事项。

（1）、把该模块对应的GSD文件（PB-B-MS/V32）导入Step7以后，刷新一下“HW Config…..”中的分类表（Update Catalog），然后在右边的分类栏中查找。

（2）、在DP网络上配置PB-B-MODBUS模块，这里要给模块分配一个DP从站地址，并且把模块上的拨码开关拨成相应的数值。然后进入其中的参数配置页中，对串口通讯的参数进行相应的设置（此设置在Modbus端的通讯中起作用），同时设置Modbus 从站的站号。由于在Modbus端, PB-B-MODBUS模块作Modbus Slave，所以要将模块背后的SW1拨为从站模式（详见PB-B-MODBUS的使用手册）。（如图2-1所示）

（3）、最后，在slot中插入所需的通讯数据模块。例程中分别添加了8 bits in（0××××）、8 bits out（1××××）、3 words in（4××××）、3 words out（3××××）。
