西门子S7-200模拟量数据格式-电动机异地分别控制编程

由于S7-200的模拟量输出模块都需要占占两个输出通道。即使第一个模块只有一个输出AQW0，第二个模块的输出地址也应从AQW4开始寻址（AQW2被第一个模块占用），依此类推。所以自然不会有输出了。

在S7-200中，单极性模拟量输入/输出信号的数值范围是 0 - 32000；双极性模拟量信号的数值范围是 -32000－+32000。

格式：

输入：AIW[起始字节地址]——如AIW6

输出：AQW[起始字节地址]——如AQW0

每个模拟量输入模块，按模块的先后顺序和输入通道数目，以固定的递增顺序向后排地址。例如： AIW0、AIW2、AIW4、AIW6、AIW8等。

对于EM231 RTD（热电阻）两通道输入模块，不再占用空的通道，后面的模拟量输入点是紧接着排地址的。温度模拟量输入模块（EM231 TC、EM231 RTD）也按照上述规律寻址，但是所读取的数据是温度测量值的10倍（摄氏或华氏温度）。如520相当于52.0度。

注意：如果没有把握，可以在线检测到模块的起始地址，方法是：STEP 7-Micro/WIN中的菜单“plc > Information”里在线读到。

关于Siemens S7-200的模拟量模块，有2个大家（尤其是初学者）需要注意的：

1、关于地址，其实S7-200的地址很简单，跟相对位置有关，每个模拟量输入模块，按模块的先后顺序地址为固定的，顺序向后排。可以通过编程软件information菜单来在线查看；说需要注意的就是地址都是偶数，比如AIW0 AIW2 ，绝对没有AIW1之类的，输出地址也需要注意，比如EM235虽然只有1个通道输出，但是占用2个地址，下一个模块必须隔个地址输出，比如有CPU旁扩展2个相连的EM235，那么模拟量输出地址分别为AQW0和AQW4;

2、关于拨码开关，不同的拨码开关对应不同的测量方法，物理量的性质等等，这里最要注意的是，拨码开关必须断电后重新上电才有效。而且需要注意的是拨码开关同时对所有通道有效。

西门子PLC的电动机异地分别控制编程实例

（1）功能：电动机M要求两地控制，在两个不同的地点按下SB1和SB3都能启动电动机，按下SB2和SB4都能使电动机停止。

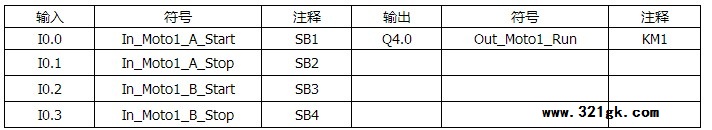

（2）I/O分配

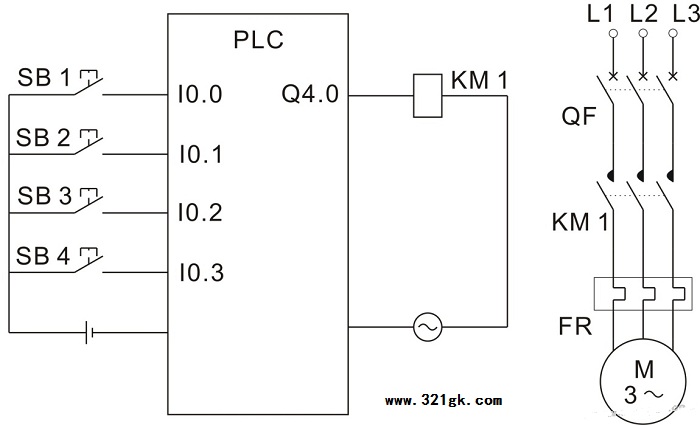

（3）plc接线图

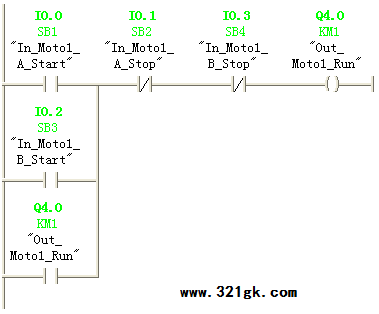

（4）程序设计
