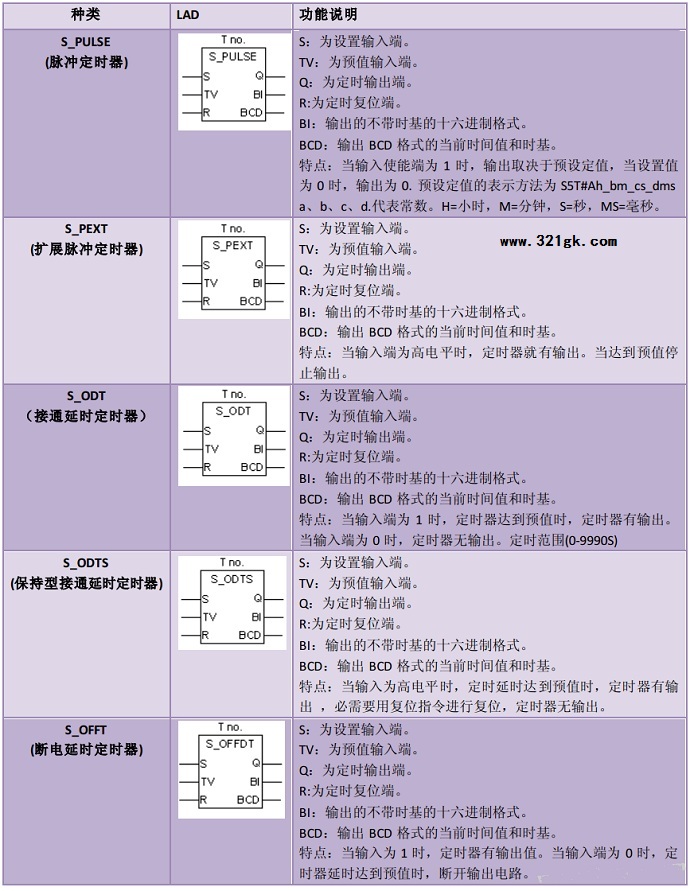

定时器的地址是16位的，地址范围为T0—T255，计时的时间范围为1—9990S。如果内部的256个定时不能达到系统设计的要求的话，可以通过自行设计来代替定时器，方法1利用OB35，方法2利用CPU内部时钟脉冲。

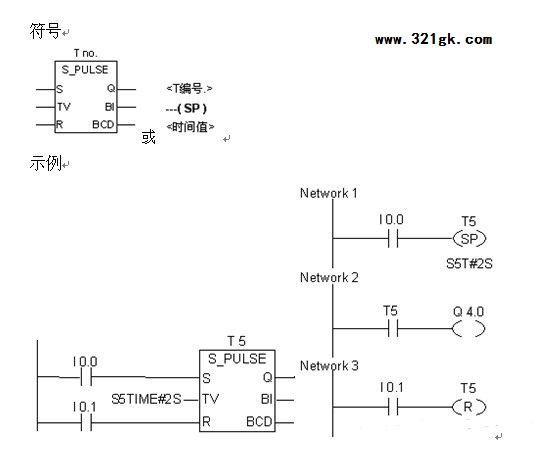

1. 脉冲定时器

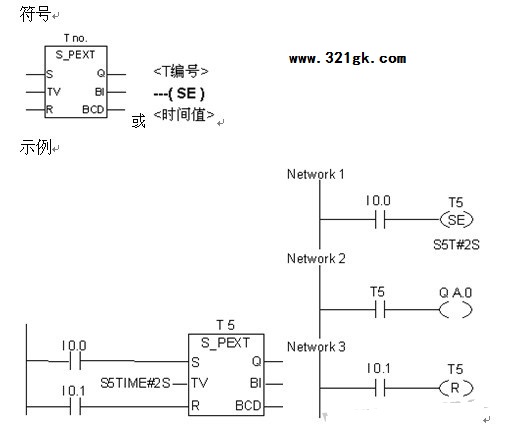

2. 扩展脉冲定时器

3. 接通延时定时器

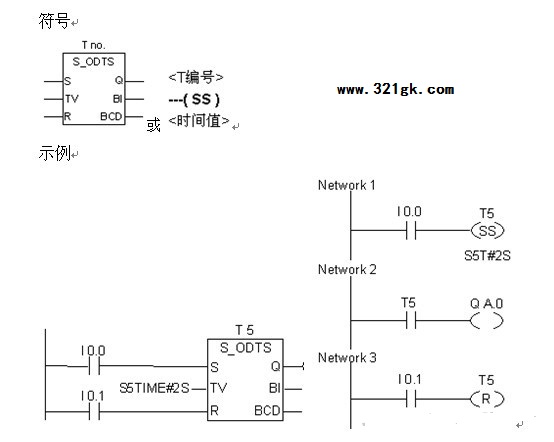

4. 保持型接通延时定时器

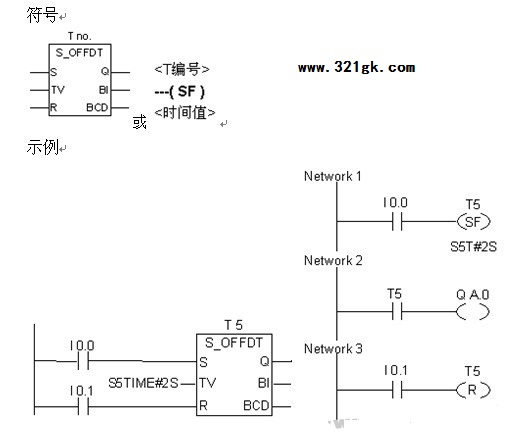

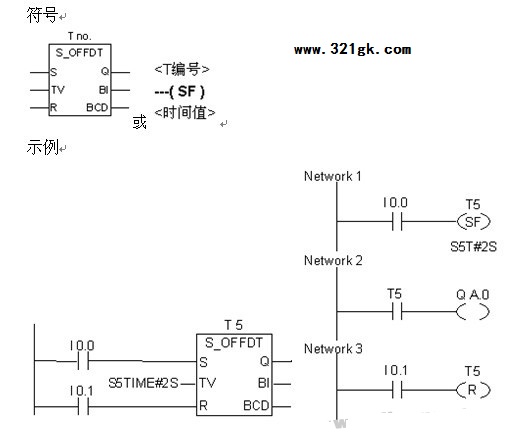

5. 断电延时定时器

6. 定时器之间的区别

所有的定时器，使能端只要有上升沿或者下降沿触发，都会重新计时。无保持型定时器使能端一直为1才能保持定时，保持型定时器在失去使能端信号后仍然继续定时，直到结束。

为了方便描述给这几种定时器进行一个编号：

①脉冲定时器，

②扩展脉冲定时器，

③接通延时定时器，

④保持型接通延时定时器，

⑤断电延时定时器。

区别1：①②③④是上升沿触发开始计时；⑤是下降沿触发开始计时。

区别2：①②⑤是计时的时候输出，计时到达停止输出；③④是计时的时候没有输出，计时到达时开始输出。

区别3：①③使能端必须一直接通才能够计时；②④使能端有一个扫描周期的信号就能计时；⑤使能端必须断开才能计时。

区别4：①②③⑤计时完成后，断开使能端信号就能解除定时器工作状态；④必须通过复位端才能解除定时器工作状态。
