step7中bcd码和十六进制数-4位二进制数表示一位十进制数

BCD码（Binary-Coded Decimal?6?0）是二进制编码的十进制数的缩写，BCD码用4位二进制数表示一位十进制数。BCD码各位的数值范围为2#0000～2#1001，对应于十进制数0～9。BCD码不能使用十六进制的A~F（2#1010～2#1111）这6个数字。BCD码本质上是十进制数，因此相邻两位逢十进一。
BCD码的最高位二进制数是符号位，负数的符号位为1，正数为0。16位BCD码的范围为–999～＋999。
下图的拨码开关将显示的数字转换为4位二进制数。plc用12个数字量输入点读取的是3位BCD码，它的值为2#1000 0010 1001，即十六进制数16#829。

BCD码没有单独的表示方法，而是借用了十六进制的表示方法，因此二者很容易混淆。
下图是S7-300/400的BCD码和整数的相互转换指令，可以看到在指令中BCD码均用十六进制的形式表示。

在程序中，怎么知道一个数字是BCD码还是十六进制数呢？
1）看数据的来源和用途。BCD码一般用于输入和输出，例如来自拨码开关的数据是BCD码，送给显示电梯楼层的译码器芯片的是BCD码。
2）看手册的规定，例如数据类型DATE_AND_TIME中的日期和时间值是BCD码，计数器的预设值PV和当前计数值CV_BCD为BCD码。
怎样监视BCD码？
在变量表和程序状态监控中，用十六进制格式监视BCD码。
怎样输入BCD码？
从上图可以看出，BCD码用十六进制格式输入，其最高位（符号位）为16#F（2#1111）。BCD码的低3位各位只能是0~9，如果是16#A~16#F则会出错。
计数器的预设值PV是0~999的BCD码，可以用格式为C#的常数（C#1~C#999）作为计数器的预设值。

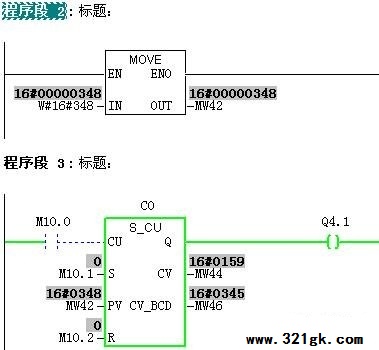

下图用MW42提供计数器的预设值PV，如果用MOVE指令将十进制数348（对应的十六进制数为16#15C）传送给MW42，进入RUN模式时，操作系统将它转换为BCD码时出错（16#15C不是BCD码），不能切换到RUN模式。
输入预设值348时，应改为将C#348传送给MW42，它会自动地变为W#16#348，当然也可以直接输入16#348。没有必要用I_BCD指令将348转换为BCD码W#16#348后，再传送给MW42。

在看手册时说BCD码和16进制都可以用16#表示如果现在装载一个数<BR> L 16#296 如果是BCD码表示十进制296<BR> 如果是十六进制表示十进制663<BR> 系统是怎样区分那个数是BCD码还是十六进制的。

1. BCD 码是用2进制表示的十进制数，如果从最右端每4位转换成16进制数，则BCD 码也可以表示成16进制，例如：
16#123 ，转换成二进制应该是 2#0000 0001 0010 0011
2. 系统是怎样区分那个数是BCD码还是十六进制的。
这取决于使用的指令。例如： STEP7 中S5 定时器中的设定值，就是BCD数，而不是16进制数。
指令的规定与设计在最初一旦被定下来之后，就不能再修改。例如同样是定时器，在GE 90-30 的PLC 中，它的设定值就是10进制数，而不是16进制数。
3 . 在每一个指令中都有使用的数据类型的规定。在那里，你就知道该使用16进制数还是BCD码了，先列表如下：
WORD 可以是2进制数，或者16进制数，或者BCD码。
DWORD 可以是2进制数，或者16进制数，或者10进制数。
然而，
INT , DINT 只能是10进制数或者16进制数。
参考出处：
STEP7 中的帮助，在索引项的"输入要查找的关键字"中输入： INT
PLC本身是不用区分的，我觉得在通讯的时候比较有用到；比如上位机采集200的时间的时候，200提供的是BCD码的时间；而上位机跟200对时的时候也需要给200BCD码的时间。主要还是编程的时候，处于省时省力的考虑吧。 (责任编辑：admin)
