如何开头呢，其实这是我的一个经验教训。模拟输入模块电流输入的分为二线制和四线制这是大家都知道，但如果很多事情都凑在一起那么也可能会出现大问题。



        在去年的一个项目中参与的人多了一些，人员的变动大了一些，结果就出现模块输入通道烧掉的问题。项目实施开始了。



         控制系统的选型，西门子的plc采用CPU 313C,由于要和现场PROFINET通讯添加了一个CP343-lean模块，设备距离很远要使用子站，但厂家要求使用ET200S，所以选择6ES7 151，因为含有模拟量所以要选择模拟输入输出模块，输出模块简单了，执行器一般很少给模块供电的，输出模块一般也不支持4线制连接所以一般不会选错。对于输入模块就有问题了，一是输入类型要对，电压还是电流再就是线制。根据传感器类型选择了电流输入，输入是4-20MA。接下来就是确定线制，因为传感器的厂家没有在产品样本中明确说明是几线制，做选型的老兄看到就两个线那就选择二线制的了。这位老兄的工作也结束了。



         下面就是现场安装施工了，这个一般都是安装图纸不会有太大问题。施工队完成也就没问题了。



         再就是上电调试了。这就是我的工作了。检测各处安装没问题，接线没问题，电源没有问题，那就上电下载程序测试。子站都通上了，可是就是得不到模拟输入的信号，一个不对怎么十几个都不对呢？分析难道是接线都接错了，因为都是同样的接线吗？对图纸没有问题，看模块上提示的接线也没有问题，为什么就是没有信号呢（信号数值都是负值而且都超过了30000,）最后想到的问题是难道这批板子（变送器的电路板是定制的）的正负反向了，将输入的两个线掉过来试试，信号有了（其实这里这么想是有问题的）到这就没考虑模块选型是否存在问题。信号正常了调试也就可以继续进行了。通过近半个个月的调试，设备基本上的功能都具备并正常工作了，下面就是等待生产观察设备问题然后改进了。时间又过去了半个月，输入模块的事就再也没想过。开始生产后一个月正值伏天地面温度三十八九度，设备上的温度更高，站上去不到五分钟就挥汗如雨了。就在这时一个模拟输入模块出现问题显示不正常。开始考虑的是温度过高 ，因为柜内温度到达了五十度（摄氏度）因为柜子所在环境粉尘很大就没有加风扇，也没有想到设备上的温度能到达四十度以上，加了对流风扇。没过多久不止一个通道也出现显示不正常。到此才考虑到为啥模拟输入的接线交叉后才正常呢？为啥模块的输入通道会烧坏呢？难道是接地的问题，高压串入到了模拟输入中，用万用表测量传感器的输出信号，电压正常，在24V左右，到这里忽然想起线制的问题，怎么二线制的变送器会有电压呢？这应该是四线制的。看看模拟输入模块确实是二线制的。到这里才发现了问题时实质。幸好的是模块还都在保修期内，说明原因给维修了。



        在前说到有个想法是错的，为什么呢？这是由于在使用数字输入的接近开关时需要考虑NPN还是PNP，还有就是差分信号可能会需要交叉，尤其在485的通讯中；而将这些用到了模拟输入中结果就将线制的问题掩盖过去了，最后造成了多个模块的输入通道烧坏的情况。这次问题的出现原因很多，在我这里因为思维怎么都没想到选型会出错，再就是调试起初发现输入没有信号时那时应该想到线制的问题，而时间是用错误的想法将真相掩盖了，温度原因又使得发现问题的时间拖延了造成了更大损失。而且发现问题是在考虑接地时偶然发现的，始终就没有去想线制的问题。这就是我这次的所得到教训。

西门子s7-200高速计数器检测信号Q点报警

最近改造用S7200高速计数器，检测一个信号，300毫秒检测一个信号，检测不到，输出一个Q点报警，望高手指点

     答：可以这样编程：

    1、将S7-200的高速计数器的计数设置为：连续计数方式，且计满自动从0计数。输入的计数脉冲的频率=1KHz,这样高速计数器每计1个数的时间=1mS.

    2、用被监测的信号的前沿读取高速计数器的计数值HC0 减去VD0,其差送入VD4,再将HC0值送入VD0.

    3、用VD4（差值）与数“300”比较。如VD4 >300,即信号间隔大于300mS,使Q0.0=1.即报警输出。见下程序：

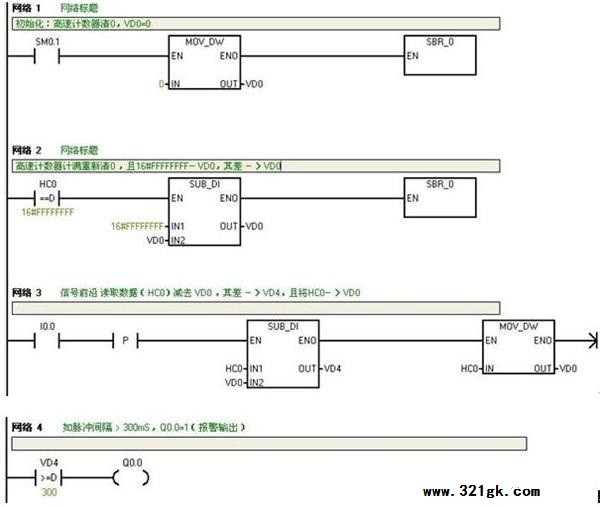

     主程序：

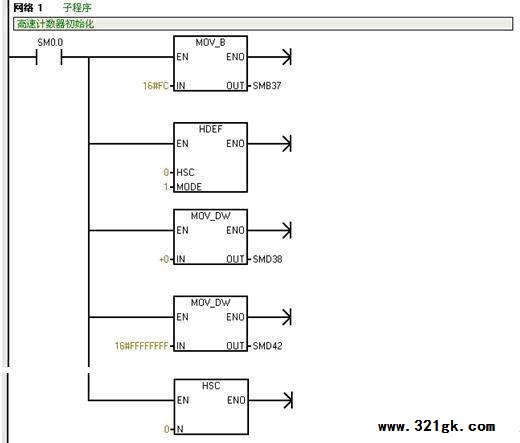

   SBR_0 子程序：
