S7-200的符号表能批量导入到wincc flexible的变量表中吗？如果能请问如何实现？答：将S7-200的符号表导出来再导进flexible的变量表没有现成的导入导出功能完成的，但是也有简便方法也能实现快捷变量批量导入到wincc flexible中，方法如下：

1、首先在wincc flexible中建好几个变量然后使用flexible中的“项目”——“导入/导出”——“CSV导出”系统会将你建好的哪几个变量导出到一个名为“Tags.csv"的文件中。

2、接着把microwin符号表全选复制到一个空的EXCEL文件中。

3、打开刚才导出的tags.CSV文件你就看到他变量排列的规律，你需要在A列你建好的变量下面将microwin中的符号名复制到tags.csv A列内，把excel文件中的变量地址复制到tags.csv文件的C列，B列是连接名你将上面的连接名复制下来一样即可，D列是数据类型如果是bool的则填BOOL或Float按实际的变量数据类型填写，其他E~S列上面是什么下面就复制什么。

4、注意tag.csv文件中的C列变量地址与存储区类别之间要加一个空格，如M0.0要写成

M 0.0还要注意大小写，方便一点你也可以选中你的变量地址然后查找替换，查找MD然后用“MD空格”来统一替换减少修改量。

5、保存修改过的tag.csv文件有提示uncode的话点是，然后再通过flexible的变量导入功能导入变量即可。

西门子PLC的DI_BCD指令

plc的DI_BCD指令符号

表1为DI_BCD转换指令说明表。

表1 DLBCD转换指令说明表

参数	数据类型	存储器区域	说明
EN	BOOL	I、Q、M、L、D	允许输入
ENO	BOOL	I、Q、M、L、D	允许输出
IN	DINT	I、Q、M、L、D	双整型数
OUT	DWORD	I、Q、M、L、D	双整型数的BCD码

DI_BCD（将双整型数转换为BCD码）指令，读输入参数IN的内容，是一个双整型数（32位），并转换为7位数BCD码（BCD码数的范围：+/- 9999999），转换的结果由参数OUT输出。如果转换有“溢出”出现（双整型数的值超出+/- 9999999），ENO将置成“0”。

表2为DI_BCD转换指令对状态位的影响。

表2 DI_BCD转换指令对状态位的影响

-	BR	CC1	CC0	OV	OS	OR	STA	RLO	/FC
写状态位	x	-	-	x	x	0	x	x	1

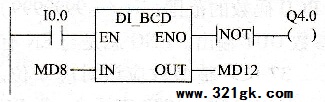

如图2所示，如果输入I0.0的信号状态为“1”，然后，读作为双整型数的MD8的内容，并转换成7位BCD码。转换结果存放在MD12中。如果有“溢出”出现，或转换没有被执行(I0.0=0)，则输出.Q4.0置成“1”。

图2 DI_BCD转换指令应用举例
