PQW与QW的区别，可以互为修改吗？西门子PLC实现用四个按钮分别控制四个灯

先解释一下PIW/IW和PQW/QW之间的区别，前面加P的是直接读、写输入、输出区；而前面不加P的是过程映像区，是经过cpu存储区的。

你提及的问题首先需要打开FC108的out4管脚定义是什么数据类型，其中前面加P的输出数据类型一般是指模拟量、数字量，也就是说它的数据类型至少是bety以上。而不加P的最小单位可以是位。这样你就清楚你是否允许这样修改的原因了，也就是说你这个输出是连接什么类型的执行器，如果是模拟量类型的就不允许你这样修改。

这会影响整个程序的运行吗？

这个很难说，可能会造成cpu停机。

会影响其他的参数吗？

一般不会。你可以通过交叉引用先在离线状态确认这些地址是否被复用。如果没有那就不会影响其它参数的正常运行。

西门子PLC实现用四个按钮分别控制四个灯

用四个按钮分别控制四个灯，当其中任意一个按钮按下时对应的灯亮，多个按钮按下时灯不亮。
　　控制方案设计
　　1．输入/输出元件及控制功能

输入/输出元件及控制功能

	plc软元件	元件文字符号	元件名称	控制功能
输入	I0.0	SB1	按钮1	控制灯
	I0.1	SB2	按钮2	控制灯
	I0.2	SB3	按钮3	控制灯
	I0.3	SB4	按钮4	控制灯
输出	Q0.0	EL1	灯1	照明
	Q0.1	EL2	灯2	照明
	Q0.2	EL3	灯3	照明
	Q0.3	EL4	灯4	照明

　　2．电路设计

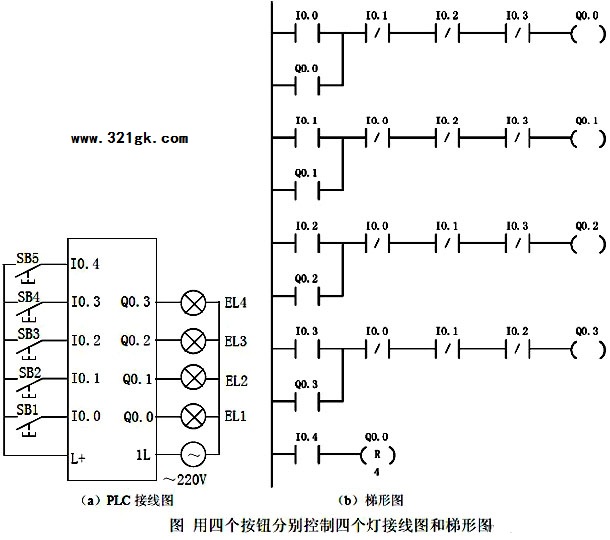

　　用四个按钮分别控制四个灯的接线图和梯形图，如下图所示。

　　3．控制原理

　　如上图（b）梯形图所示，例如：
　　● 当按下按钮SB1 时，梯形图中的I0.0 常开接点闭合，输出线圈Q0.0 得电自锁，EL1 灯亮。I0.0 常闭接点断开，其他输出线圈失电。
　　● 如再按下按钮SB2，梯形图中的I0.1 常闭接点断开，Q0.0 线圈失电，I0.1 常开接点闭合，输出线圈Q0.1 得电自锁，EL2 灯亮。
　　● 按下按钮SB5，I0.4 接点闭合，Q0.0～Q0.3 全部复位，灯全灭。
