PLC的CFC块监控问题-S7-300PLC最为简单的单按键启停如何写

请问为什么我监控CFC块的时候没有显示状态值啊，如图所示，监控的时候看不到输入输出的BOOL量是0还是1，数字量也一样看不到，只有当鼠标放在上面的时候才有提示现在的状态是0还是1，数字量实际值。

答：

1、首先CFC在线监控时，需消耗plc的I/O通讯流量资源。

2、然而CFC块很多，且每个CFC块功能不同其I/O引脚数量不等，资源消耗也不等，所以不能同时监控所有CFC块。

3、当点击“Test Mode”按钮后进入到在线监控状态，此时先选择需要监控的CFC块，再点击“Watch On”(即眼镜图标)，即可监控该CFC块I/O。

4、不要同时在线监控过多的CFC块。可先选择监控的CFC块，再次点击Watch Off”(即眼镜图标)，即可取消该CFC块的I/O监控。

西门子S7-300PLC最为简单的单按键启停如何写

机器人的设备开始在运行啦, 两侧的传送滚轮各加装一个开关和指示灯,在传送时,如有质检人员出现,按一下这个按钮开关, 传送滚轮会如没有车轮时传送时,会在下一个产品到来时停止传送, 或是有车轮时按下时车轮也不传送, 但有当在车轮已正在启动传送则不停下,且随产品传送的数据也会继续根随一起传送. 但是当质检人员将这个车轮产品从传送滚轮上拿走掉,这个数据自动清除, 做这个一个小程序如何最为方便?

还有就是 S7 314C的单开关启停信号如何做才是最为简单的 ?

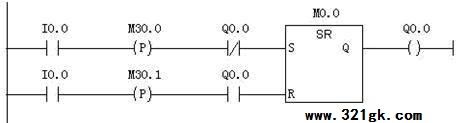

答：最为简短的 S7 的单按键控制启停的程序见下图;

即用一个SR触发指令实现，其I0.0为启动按钮，Q0.0为控制输出端。Q0.0=1为启动运行。Q0.0=0为停止运行。

再出个最简程序：

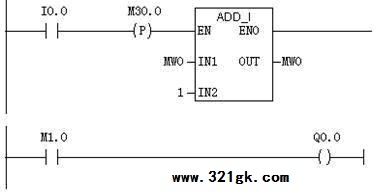

用加1计数，取最低位做输出，也可构成单按钮启停控制。

(责任编辑：admin)
