西门子S7-400系列PLC多CPU通讯_自动化网-工控人家园官网

1．西门子S7-400plc中多CPU环境的注意事项

在共用K总线和P总线不分段的子机架UR1或UR2上运行

• 所有在一个公用外设总线(P)和通讯(K)总线上操作的CPU运行状态(CPU运行系统性能)都将自动同步。

• 一个复杂的大任务可以拆开到最多4个CPU上来计算。

• 通过简单插入CPU实现性能的按比例升级是可能的。

• 增加系统资源(内存，标准区，计数器...)。但输入/输出点数不会增加。

• 可以把时间临界和非时间临界过程区域分离开来 (即：一个快速闭环控制器的快速制)。

• 多CPU可以共用一个CP模板和外部通讯。I/O 模板只能指定一个CPU。其中一个停止，其它CPU也将停止。

• 以下订货号的S7-CPU支持多CPU操作模式：

6ES7412-1XF01-0AB0

6ES7413-1XG01-0AB0

6ES7413-2XG01-0AB0

6ES7414-1XG01-0AB0

6ES7414-2XG01-0AB0

6ES7414-2XJ00-0AB0 版本 3 以上

6ES7416-1XJ01-0AB0

6ES7416-2XK00-0AB0 版本 3 以上

6ES7416-2XL00-0AB0 版本 3 以上

• M7-CPU 486-3 Pentium 75 MHz (原为：CPU 488-4)和488-3 Pentium 120 MHz (原为：CPU 488-5)目前不支持多CPU操作。

在分段子机架CR2上的运行

• 分段子机架包含有两个独立的P总线，其中10个插槽在分段1中，8个插槽在分段2。

• 每个外围总线分段使用一个CPU，I/O模块分配到本地的CPU上。CPU各自独立运行，没有运行状态的同步。

• 公共通讯总线允许子单元间进行通讯而不需要附加硬件。

• 因此，2 个单独的控制器可以组态到一个CR中。这样可以在柜子中节省空间。

• 成本上很节约，因为仅需一个子机架和一个电源供应单元。

• S7-400 和M7-400 CPU都可以没有任何的限制地使用，也就是说，甚至可以将S7 和M7 CPU一起放在CR2中。(警告：要把M7-CPU 486-3 与 488-3 一起在CR2中运行，只能使用M7-SYS V2.0 和 STEP7 基本软件 V3.1。原来的CPU 488-4 与 488-5 不能够在CR2中运行)。

2．测试环境

2.1 硬件

CPU416-3 和 CPU412-2

2.2 软件

Windows XP professional SP2

STEP7 V5.3 SP3

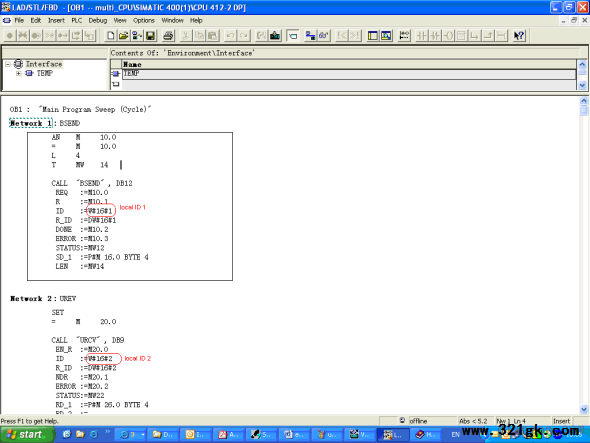

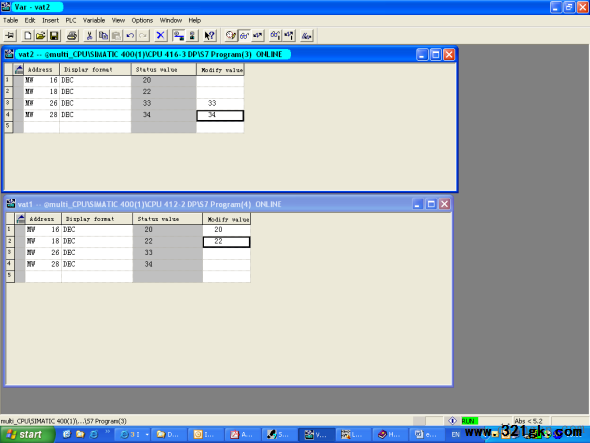

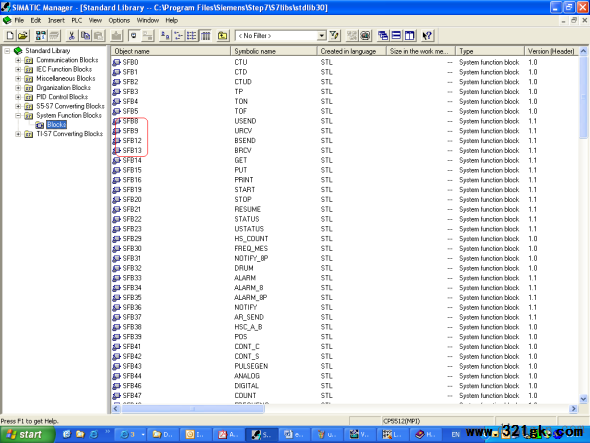

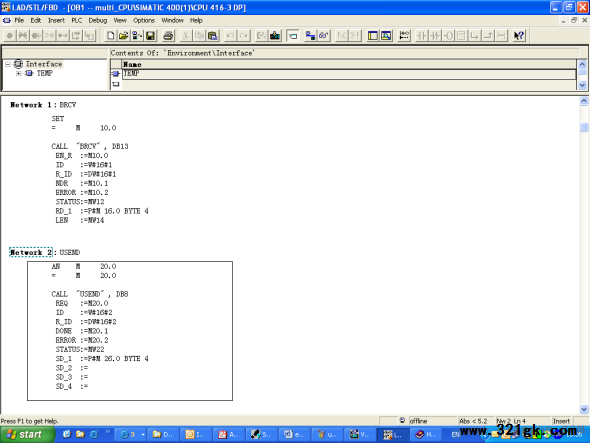

进行BSEND,BREV 和USEND ，UREV通讯

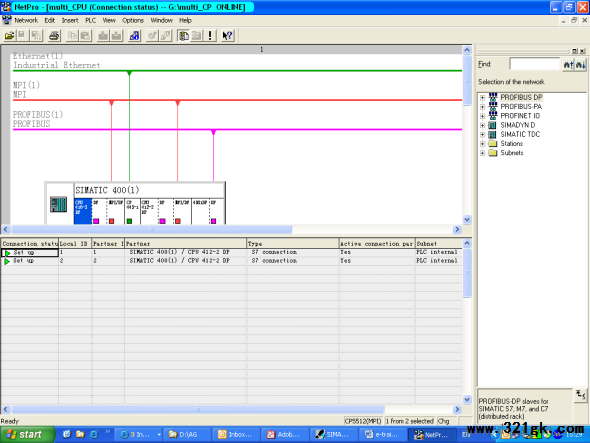

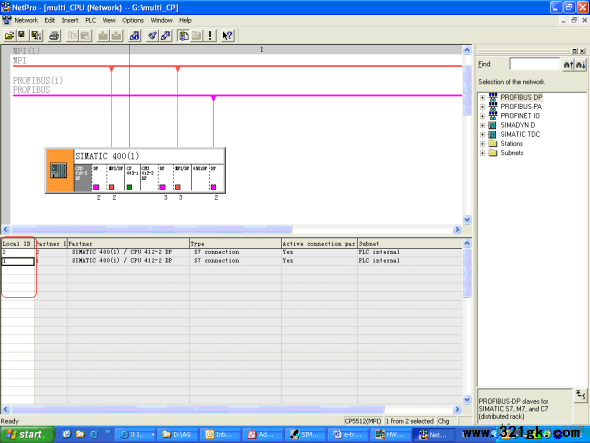

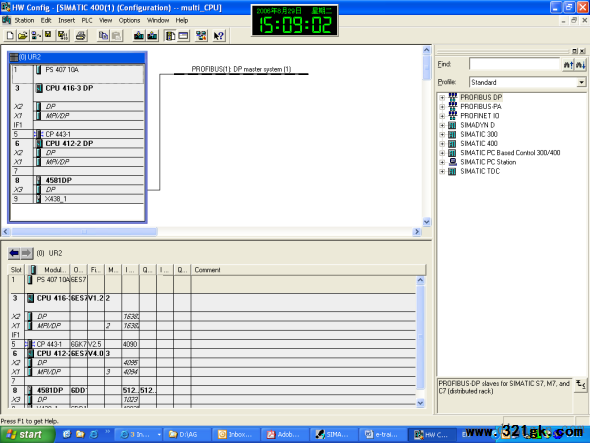

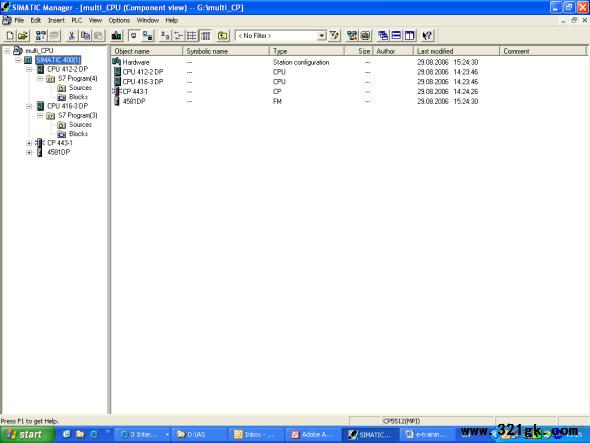

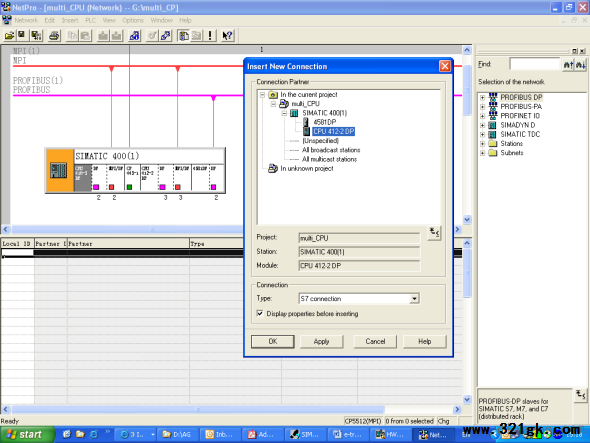

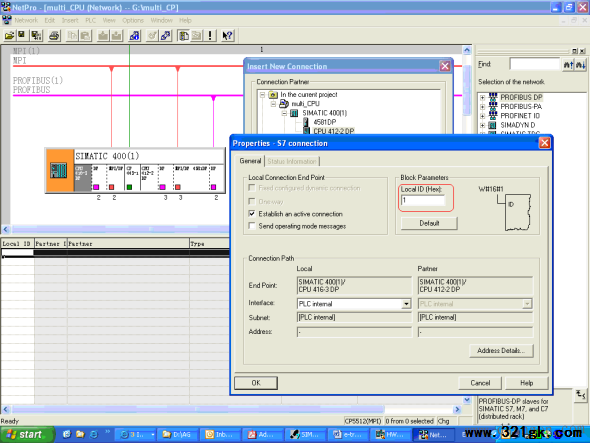

3. 硬件组态
