西门子plc彩灯循环控制编程设计 用plc控制二彩灯闪烁电路

时间:2018-08-24 08:01来源:未知 作者:admin 点击:
用plc控制二彩灯闪烁电路,要求如下:彩灯受开关SB1控制,开关SB1接通,彩灯LD1~LD2开始顺序工作,开关SB1断开时,彩灯全熄灭。彩灯工作顺序如下循环: 1.LD1彩灯亮5秒后熄灭。 2.接着
用plc控制二彩灯闪烁电路,要求如下:彩灯受开关SB1控制,开关SB1接通,彩灯LD1~LD2开始顺序工作,开关SB1断开时,彩灯全熄灭。彩灯工作顺序如下循环:
1.LD1彩灯亮5秒后熄灭。
2.接着LD2彩灯亮3秒,然后闪烁三次(每一周期为亮1秒熄1秒)后熄灭。
进入再循环,不断重复(1)~(2)过程。
题意分析,这个程序一点点遍很麻烦。所以小编打算用一种类似顺序控制的编程方法,顺序控制遍这样一步步走的程序是比较简单的:

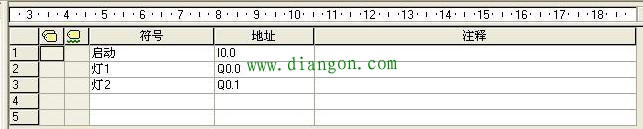

PLC输入输出表


这个程序输入输出很少,但变化比较多,程序共有9个网络,下面一一讲解:

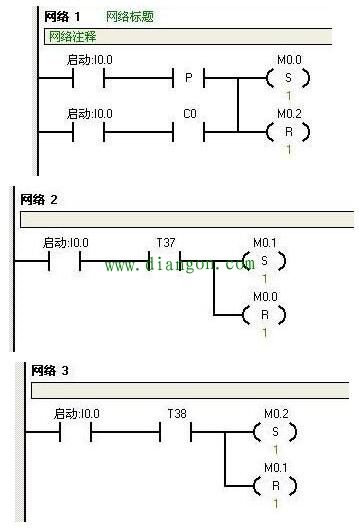

这3个网络就是这个程序的主干,这也是一个简单的顺序控制,这个顺序控制共有三步,分别与M0.0、M0.1、M0.2对应,每一次只有一步动作,前面的常开点是跳转条件。比如:I0.0与T37(5秒)将M0.1置位并将M0.0复位,而第一步因为除了I0.0启动这个条件外,还有一个循环的条件,所以第一步共有2个条件。

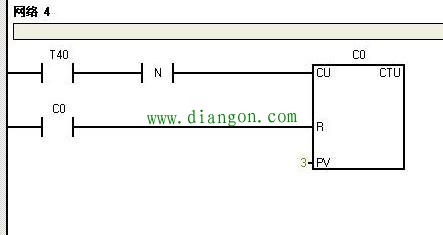

这就是根据题意要求,对3个脉冲计数,3次后给出跳转信号

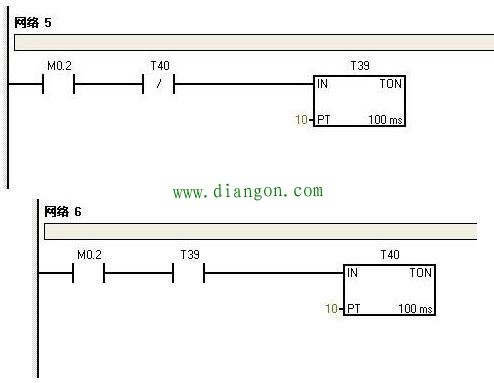

这个就是一个2秒的脉冲信号,一秒高电平,一秒低电平。并且与M0.2步相对应。

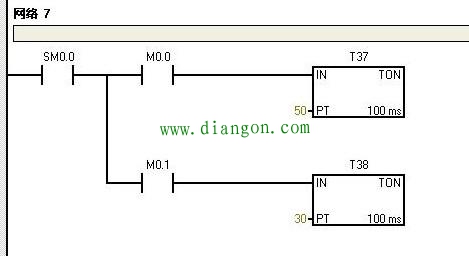

这个就是M0.0步与M0.1步的计时器。一个5秒,一个3秒。

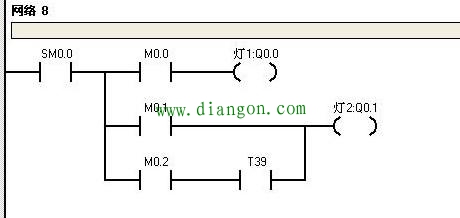

这是最后的输出,Q0.1在M0.1与M0.2步都动作,只不过M0.2时为周期性亮1秒熄1秒,共3次。

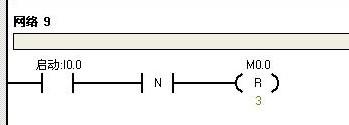

这是一个停止的指令,当I0.0由1变为0时,将M0.0,M0.1,M0.2都复位。
好了,这个程序输入输出很少,但是难度还是有一些的。不知道小伙伴们都有收获吗?
