西门子PLC200和300之间差别大不大?直流输入电路和输出电路

时间:2020-01-16 14:14来源:未知 作者:admin 点击:
西门子PLC200和西门子300差别大不大?假如我学习了200,可不可以直接用来给300编程?西门子PLC直流输入电路和直流输出电路
西门子200plc和300PLC的差距挺大的,你学习了200PLC后,在多数情况下不能用西门子200系列的编程模式直接给西门子300系列编程!我来简单说一些比较基础的异同点,因为他们的不同其实在细节上来说非常多!

西门子200系列的PLC是定位于中小型自动化项目,300/400系列是定位于中大型自动化项目,因此在硬件的扩展性上,特别是一个cpu后边所挂的信号模块上都有较大的差距!

西门子200PLC中基本不存在硬件组态的概念,而西门子300PLC中是有的!西门子200中I/O模块的地址和300中I/O模块地址的编排方法也不一样!

西门子200和300的编程软件不一样,导致的编程方式也很不一样!西门子200plc中有主程序,子程序,中断程序;而西门子300plc中是OB组织块,FB功能块,FC功能,DB数据块这样的程序块结构!

西门子200和300系列中的指令系统也差距很大!---西门子200PLC中提供的一些指令,在西门子300中是需要一些FC,SFC,SFB这样的功能块来实现的!

西门子200和300系列的通讯功能差距也比较大!---西门子300PLC支持的通讯协议类型,要多于200系列!

---好了,不同就先说到这里!来说一些学了200对学习300PLC还有用的点,那就是你把200PLC中的数据类型,指令的工作原理搞明白后,再去学习300plc时会轻松很多,因为他们的基本数据类型基本上一样,基本指令也基本上一样,很多东西就不用再去深入研究了!

就简单说这么多了,西门子200是micro/win软件,西门子300则是step7和博图,因此他们的区别真的很大,需要自己在使用中慢慢琢磨!

西门子PLC直流输入电路和直流输出电路

直流输入电路
在直流输入电路中,按输入模块公共端(M)电流的流向,分为源型输入和漏型输入。按光耦发光二极管公共端的连接方式分为共阳极和共阴极输入电路。

源型和漏型
源型输入:电流从公共端M流进,而从输入端流出。即模块公共端外接直流电源的正极。如果有多个输入,所有输入的二极管阳极相连,就构成了共阳极电路。

漏型输入:电流流向与源型相反,是从模块输入端流进,而从公共端流出,即公共端接直流电源的负极。所有输入回路二极管阴极相连,构成共阴极电路。

西门子和三菱关于源型和漏型的定义正好相反。

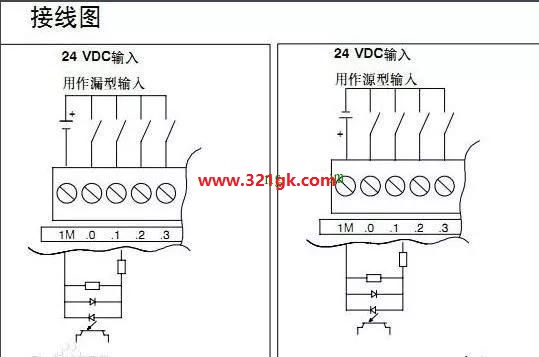

对于S7-200的数字量输入点内部为双向二极管,可以接成漏型或源型,只要每一组接成一样即可。
直流输出电路
对于数字量直流24V晶体管输出,同样也分源型输出和漏型输出接法。
源型输出可以驱动具有漏型输入的设备,漏型输出则可以驱动具有源型输入的设备。

传感器输出电路
对于传感器输出电路,分为PNP和NPN集电极开路输出。

NPN集电极开路输出电路的输出OUT端通过开关管和OV连接,当传感器动作时,开关管饱和导通,OUT端和OV相通,输出OV低电平信号。

PNP集电极开路输出电路的输出OUT端通过开关管和+V连接,当传感器动作时,开关管饱和导通,OUT端和+V相通,输出+V高电平信号。

NPN集电极开路输出为0V,当输出OUT端和plc输入相连时,电流从PLC的输入端流出,从PLC的公共端流入,此即为PLC的源型电路的形式,即:NPN集电极开路输出只能接源型或混合式输入电路形式的PLC。

PNP集电极开路输出为+V高电平,当输出OUT端和PLC输入相连时,电流从PLC的输入端流入,从PLC的公共端流出,此即为PLC的漏型电路形式,即:PNP集电极开路输出只能接漏型或混合型输入电路形式的PLC。
