富士变频器常见故障判断解决方法 和基板控制器在锅炉供热应用

时间:2017-03-31 09:26来源:未知 作者:admin 点击:
富士变频器常见故障判断解决方法-富士变频器和基板控制器在锅炉供热中的应用分析
  一、OC1、OC2、OC3故障
    故障显示OC1、OC2、OC3,是富士变频器最常见的故障之一,它指变频器加速、减速和恒速中过电流,此故障产生的原因有以下几种。
    1.加减速时间过短,这是最常见的过电流现象。可依据不同的负载情况相应调整加减速时间,就能消除此故障。
    2.大功率晶体管损坏也可能引起OC报警。从早期的用于G2(P2),G5(P5),G7(P7)系列的GTR模块,到G9(P9)系列的IGBT模块,以至IPM模块,无论从封装技术还是保护性能,都有了很大提高,高耐压、大电流、高频、低耗、静音、多保护功能已成为大功率晶体管模块的发展趋势。大功率晶体管模块的损坏主要有以下几种原因:(1)输出负载短路;(2)负载过大,大电流持续出现;(3)负载波动很大,导致浪涌电流过大。
    3.大功率晶体管的驱动电路损坏导致过流报警。富士G7S、G9S分别使用了PC922和PC923两种光祸作为驱动电路的核心部分。由于内置放大电路设计简单,被包括富士变频器在内的多家变频器厂家广泛使用。驱动电路损坏的最常见现象就是缺相,或三相输出电压不平衡。
    4.检测电路的损坏导致变频器显示OC报警。检测电流的霍尔传感器由于受温湿度等环境因素的影响,工作点很容易飘移,导致OC报警。
    二、开关电源损坏
    开关电源损坏的特征是变频器上电无显示。富士G5S采用两级开关电源,先把中间直流回路的直流电压由500V左右转换成300V左右,然后再通过一级开关电源输出5V、24V等多路电源。开关电源损坏常见的有开关管击穿、脉冲变压器烧坏以及次级输出整流二极管损坏。滤波电容使用时间过长,导致电容特性变化,带载能力下降,也很容易造成开关电源损坏。富士G9S使用一片开关电源专用的波形发生芯片,由于主回路高电压的窜入,经常会导致此芯片损坏且较难修复。
    三、整流桥损坏
    富士G7S使用一块带有可控硅的整流模块,它与普通整流桥的区别在于用可控硅替代了主回路接触器,提高了机器的可靠性。G9S小功率机器整流桥则是集成可控硅与开关管于一体。整流桥的损坏常与机器外部电源有密切联系,当整流桥发生故障后,不可再盲目上电源,应先检查外围设备。
    四、LV、OV故障
    欠压和过压也是富士变频器的常见故障,这有主电源因素引起的故障报警,也有机器检测电路损坏而引起的报警。富士G5S使用了一片定做的电压检测厚膜电路,检测主回路直流电压。G7S、G9S则是直接从直流主回路采样检测,其检测效果是一样的。
    此外富士变频器也会经常出现一些与主板有密切联系的报警,包括(Err,Erl,Er7,Er3)等。变频器的故障多种多样,但变频器的工作原理大同小异,只是在功能实现的线路上有所区别,这需要在实践中不断总结,以便更好、更快地寻找问题和解决问题。

富士变频器和基板控制器在锅炉供热中的应用分析

本系统以非常便宜的价位实现了DCC和变频及各种模拟量的整体配置控制,并且主要控制器件为富士电机日本原装产品,性能稳定可靠。

一. 前言:
富士电机是国际著名的自动化产品生产商,富士贸易是富士电机各种工业自动化产品代理商和系统集成商,注重于为用户提供整体自动化解决方案,并配套提供富士电机优质自动化产品,同时提供完善的售前、售后服务。现将北京某小区锅炉供热控制系统方案介绍如下,供各位参考。

二. 设计要求:
依照相关国家标准GB来设计相关内容,主要分为两部分,锅炉房热工控制及检测部分,采用上位机进行监测和控制。
1. 控制要求:采用全数字通讯控制技术,对相关各种温度、压力、流量和含氧 量等实现监控。各种被测量通过PID反馈变频闭环调速及专用PID控制模块来实现相关控制。
2. 设备要求:160KW 引 风机变频柜3台, 37KW鼓风机变频柜3台132KW热网循环泵变频柜3台,一拖二补水变频柜一台,炉排减速机变频柜3台,生产给水变频柜1台,消防水泵变频柜一台.各种压力、流量、温度.含氧量等80路模拟量自动PID控制及测量。

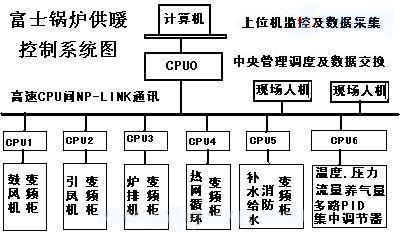

3. 系统设计图如下:

三. 各种控制设备介绍:

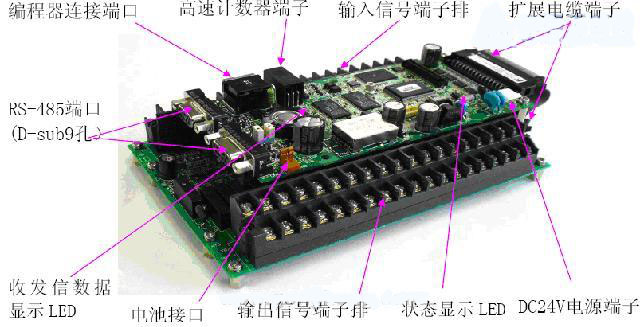

1. 主控器选用日本富士电机吹上工厂设计并制造的NW系列控制器,它具有16K程序步,并有许多专用的软件控制模块供客户调用,有10K的数据存储与交换区供数据处理,最重要的是自带两路RS-485通讯口,一路可与各种设备进步通讯处理,一路可以实现CPU之间的高速通讯,同时还有一个编程口,可以编制程序及与上位机进行通讯,并且CPU和I/O模块可任选组装价格与一台小型PLC相当。附图如下:





2. 变频器选用富士电机风机水泵专用变频器F1系列和恒转矩E1系列,F1系列变频器自带PID调节器,可接通讯卡与主控部分通讯,用于控制各种风机与水泵E1系列为恒转矩控制,主要用于控制炉排减速机。

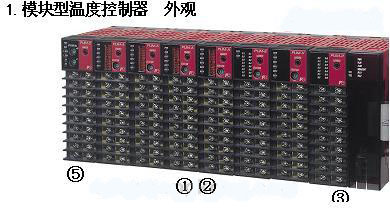

3. 多路温度、流量、压力等数据控制选用富士电机生产的日本原装的多回路PID调节器,它最多可控制64路各种模拟量,并且自带RS485通讯功能,独立完成PID控制,比PLC的模拟量模块和温控表都便宜许多。
