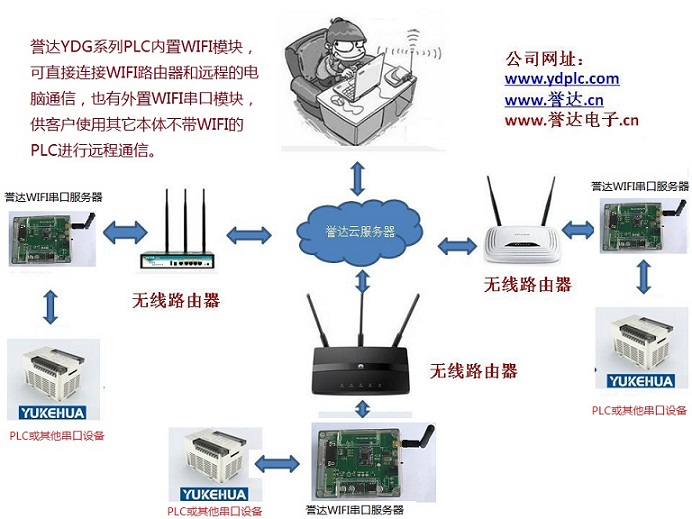

连接示意图如下：

1、要使WIFI转串口模块连接到WIFI与PLC，首先我们要对模块设置一些参数，如WIFI名密码以及PLC通信口参数。安装客户端软件，下载链接。

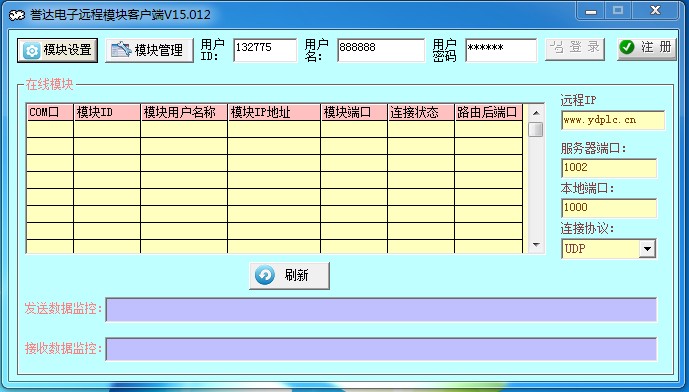

 2、打开客户端软件，界面如下：

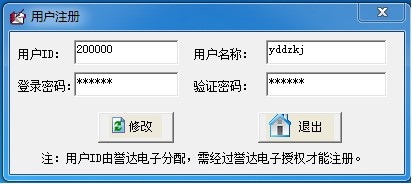

3、点击注册键，进入注册界面，注册一个用户，注册界面如下：

4、用户向誉达电子提出申请，誉达电子会分配一个ID号给该用户，输入你想注册的用户名称和密码，然后点击修改，注册完成。

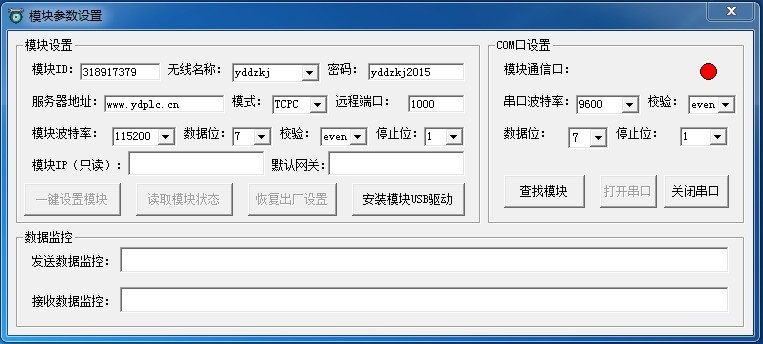

5、关闭注册界面，回到主界面，点击模块设置，进入如下界面：

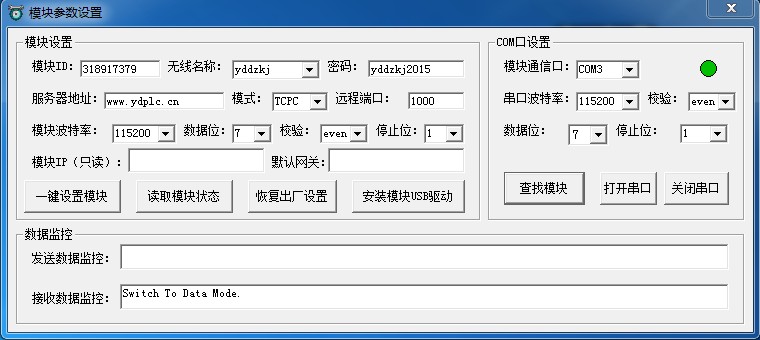

6、点击安装USB驱动，安装模块的USB驱动，完成后把USB线连接模块与电脑，此时模块供电由电脑提供，不用外接电源。装好驱动后关闭客户端软件并重新打开，重新进入模块设置界面。点击查找模块，查找到模块后界面如下：

7、点击读取模块状态，记住读出来模块的ID号，在模块管理中你将用到该ID号。

8、设置终端用户（你把WIFI模块给谁，他那边的WIFI名及密码）那里的WIFI名称和密码，还有你的串口设备PLC的通信参数（波特率及数据位、效验方式），模式选UDPC,端口默认1000。其它的保持默认设置即可，点击一键设置模块。

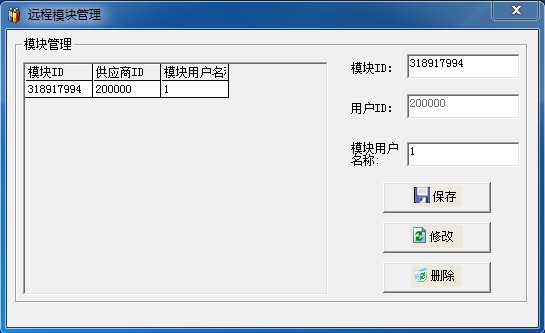

9、返回主界面，点击模块管理，进入如下界面：

在上面界面模块ID上输入第7步读出来的模块ID号，模块用户名称那里输入终端输入用户名称，便于记住区分。点击保存。

9、将该模块交付终端客户使用，终端客户用串口通信线连接模块与PLC（或其它串口设备），给模块接上5-24V直流电。

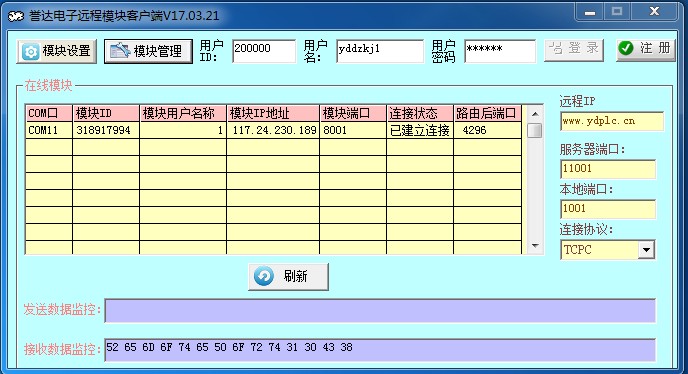

10、你在远程打开模块客户端软件，输入你的ID号及用户名与密码，点击登录，登录后自动显示出所有属于你的有在线的模块，并自动连接，自动创建COM通信口。界面如下：

  11、根据创建的COM口，打开PLC编程软件，在编程软件里选择界面左边自动创建的COM口，就可以在线监控或下载程序。当然也可以用各种组态软件来监控远程设备的数据。
