国产誉达PLC YUKEHUA-PLC通信口说明-圆通信口管脚定义

时间:2017-02-15 12:16来源:未知 作者:admin 点击:
下图是誉达PLC的圆通信口管脚定义,该通信口为RS232: PC与誉达PLC的通信下载线(圆口)接线图如下: 注:三菱PLC下载线和本PLC不一样,本PLC下载线和台达PLC下载线通用。如果用圆通信
下图是誉达PLC的圆通信口管脚定义,该通信口为RS232:

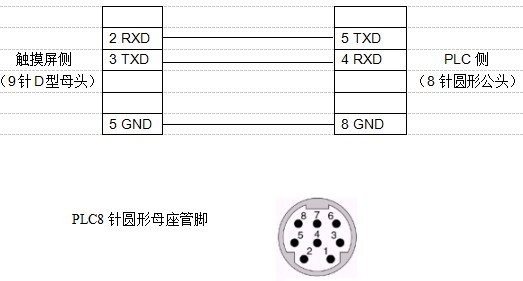

 PC与誉达PLC的通信下载线(圆口)接线图如下:


注:三菱PLC下载线和本PLC不一样,本PLC下载线和台达PLC下载线通用。如果用圆通信口与触摸屏通信,通信接线请参考触摸屏与台达PLC通信的连线。

1、和步科ET070触摸屏通信(维控与信捷触摸屏设定参考这个):

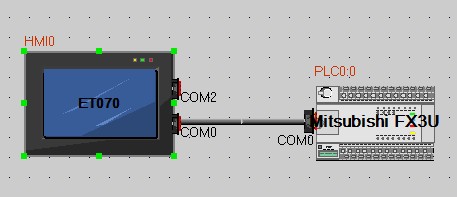

触摸屏组态软件PLC连接设置:


 通信线就用上面的下载线就可以了。
1、和威纶TK6070触摸屏通信:
注:威纶触摸屏选FX3u时只支持9600波特率。PLC如果是其它波特率,你们触摸屏PLC型号应选FX0S/FX0N/FX1S/FX1N/FX2。

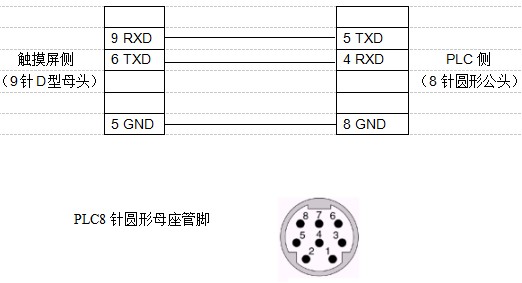

誉达PLC与TK6070通信线接线:



誉达PLC白色3脚通信口说明


YDA3u-60MT-2AI2AO-F1与透明盒基本型白色通信口和触摸屏通信说明:
1、和步科ET070触摸屏通信(维控与信捷触摸屏设定参考这个):
PLC端设定:
LDP M8000
MOV H86 D8126  //设PLC的白色通信口为9600,7,e,1。三菱fx3u通信协议。

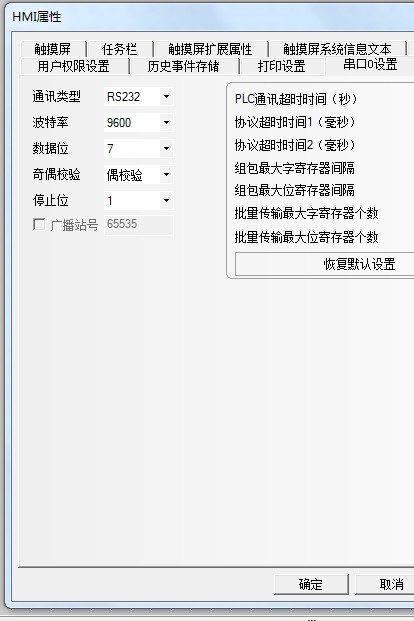

ET070设定:

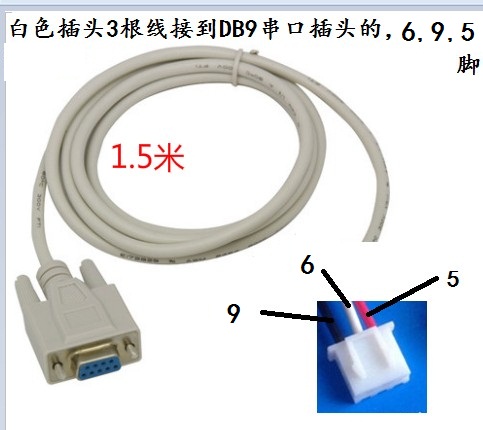

通信线接线:

1、和威纶TK6070触摸屏通信:
PLC端设定:
LDP M8000
MOV H86 D8126  /;/设PLC的白色通信口为9600,7,e,1。三菱fx3u通信协议。

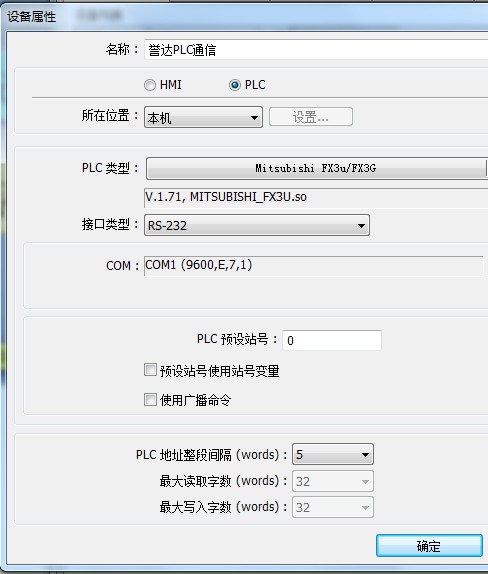

TK6070设定:

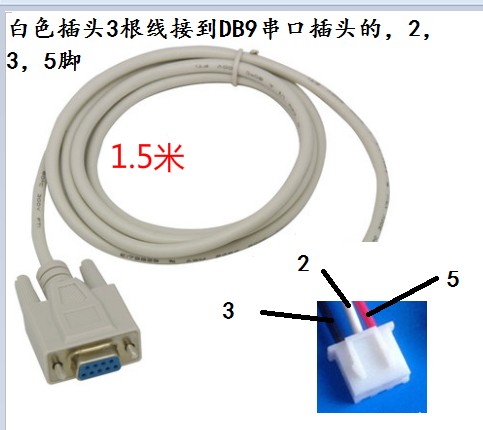

通信线接线:

单板24点、34点晶体管输出PLC与透明盒经济型PLC和触摸屏通信说明:
1、和步科ET070触摸屏通信(维控与信捷触摸屏设定参考这个):
PLC端设定:
LDP M8000
MOV H86 D8120  //设PLC的白色通信口为9600,7,e,1。三菱fx3u通信协议。

ET070设定:


通信线接线:

1、和威纶TK6070触摸屏通信:
PLC端设定:
LDP M8000
MOV H86 D8120  //设PLC的白色通信口为9600,7,e,1。三菱fx3u通信协议。


TK6070设定:

通信线接线:

(责任编辑:admin)
