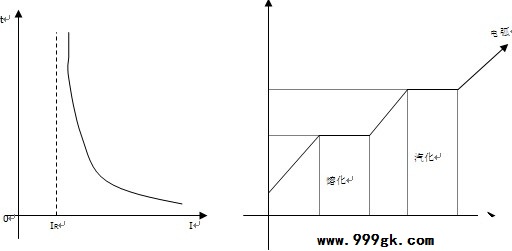

图1 熔断器的保护特性曲线                     图2 熔体的熔化过程
     t—熔断时间；I—流过熔断器的电流
     Ir—最小熔化电流
     4、常用熔断器
     1）.RC1A系列的瓷插式熔断器
     俗称瓷插保险，由瓷插座、瓷插头组成，瓷插座上有静插座和接线螺钉，中间空隙与瓷插头突出部分形成灭弧室，电流较大时灭弧室中垫石棉编织物，防止熔体熔断时，金属颗粒喷溅。
     铅锡合金丝 额定电流5－15；极限分断能力 0.25－0.5
     铜丝 额定电流30－100；极限分断能力1.5－3
     变截面紫铜片 额定电流200；极限分断能力3
     2）.RM10系列：
     由熔断管、熔体、静插座组成。
     熔体是变截面的锌片，静插座安于绝缘底板上。熔断管由钢化纤维制成，管内无填料，熔体 熔断时，电弧在管内不会向外喷出。额定电流15－1000，分断能力1.2－12
     3）.RT和NT有填料封闭管式熔断器
     主要由熔管和底座组成，熔管包括管体、熔体、指示器、触刀、盖板和石英砂，管体采用陶瓷，具有较高的机械强度和耐热性能，管内装有工作熔体和指示器熔体。熔体通常由薄紫铜片冲制成变截面形状，中间部分用锡桥连接，装配时一般将熔片围成笼状，以增大熔体和石英砂的接触面积，从而提高熔断器的分断能力，又使管体受热均匀而不容易断裂。熔断指示器是一个机械信号装置，指示器上装有与熔体并联的铜丝。当电路短路时，熔体熔断后，电流转移至铜丝上迅速熔断，指示器在弹簧作用下立即向外弹出，显示红色信号，表示熔体熔断。
     4）. 快速熔断器 又称半导体器件保护器，
     常用的有RS系列有填料快速熔断器、RLS系列螺旋式快速熔断器、N GT系列半导体器件保护用熔断器
     RS0主要用于硅整流元器件及其成套装置的短路保护
     RS3主要用作晶闸管及其成套装置的短路保护
     RLS与RS熔体材料和结构不同，主要用于小容量的硅整流器件和晶闸管的短路保护。
     NGT用于半导体保护。
     5）. 自复熔断器
     大功率非线性电阻元件，具有良好的限流性能，常与低压断路器串联使用提高分断能力。优 点：当故障排除后，迅速复原，不需要更换熔体，再次投入运行。
     自复熔断器的结构，主要由电流端子（又叫电极）、云母玻璃（填充剂）、绝缘管、熔体、活塞、氩气和外壳等组成。其中，自自复熔断器的外壳一般用不锈钢制成，不锈钢套与其内部的氧化铍陶瓷绝缘管间用云母玻璃隔开，云母玻璃既是填充剂又是绝缘物。
     自复熔断器的接线，它常与断路器串联使用，本身先并联一只附加电阻，以抑制分断时出现的过电压。正常工作时，自复熔断器呈低阻状态，并联电阻仅流过很小电流。而当线路发生故障时，自复熔断器呈高阻状态，并联电阻可吸收它所产生的过电压，并维持断路器脱扣器所需要的动作电流，保证断路器可靠分断。因此，断路器分断的电流实际上是自复熔断器的限流电流。
