TN接地系统图解

时间:2018-01-24 09:07来源:未知 作者:admin 点击:
民用建筑中,都采用TN接地系统。 T表示电源(变压器)中性点直接接地。 N表示设备外壳与电源系统接地点或与该点引出的导体相连接。 依据设备外壳如何与电源接地点引出线连接,可
民用建筑中,都采用“TN”接地系统。
“T”—表示电源(变压器)中性点直接接地。
“N”—表示设备外壳与电源系统接地点或与该点引出的导体相连接。
依据设备外壳如何与电源接地点引出线连接,可分为多种TN接地系统。
1.TN—C接地系统(三相四线制)


PEN线:既是工作零线、又是保护零线。
TN—C接地系统在建筑物内部不采用。

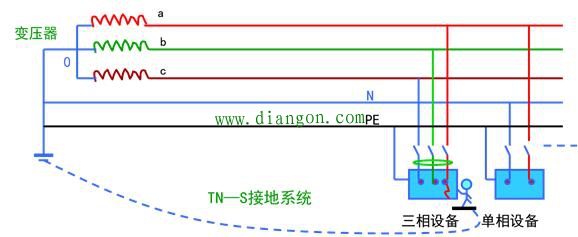

2.TN—S接地系统(三相五线制)


N线:工作零线;
PE线:保护零线。

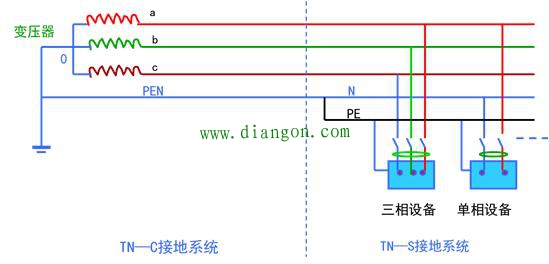

3.TN—C—S接地系统(局部三相五线制)


TN—C—S接地系统
