250KVA变压器最大承受电流是多少? 变压器安全距离是多少

时间:2017-06-26 08:48来源:未知 作者:admin 点击:
250KVA变压器最大承受电流是多少?变压器安全距离是多少-变压器三相平衡的情况下零线的电流值是多少
250KVA变压器最大承受电流是多少?
三相400V供电系统中,一般计算变压器输出电流由经验公式简单计算250×1.445=360A左右,此时忽略了负载功率因数cosφ,或者假设负载性质为纯电阻形式,而所有的供电系统中使用的负荷其cosφ很难达到或超过0.85,尤其是以三项交流异步电动机为主要负载的系统中,电机不可能长时间满载运行造成实际cosφ小于等于0.75,因此大多数电力变压器额定功率因数cosφ=0.85就是这个原因。另外,为保证变压器长期稳定运行,一般额定输出功率(负载率)要在75%左右,经济安全兼顾。
经由以上分析,负载率75%情况下的视在功率S=250×0.75=187.5KW,输出电流也相对减小,即360×0.75=270A。
另一种计算需要知道负载的功率因数cosφ,假设为0.75,则I=(250×103/(400×√3))×0.75=270A,以额定功率因数0.85计算变压器输出功率可达212KW,额定电流为306A,是这样计算的:√3×400×360×0.85=212KW。
诚然,为了便于计算,没有把变压器损耗,线路路损耗以及解析式中的有功功率P+无功功率Q=视在功率S比对分析,仅Po=√3UIcosφ供参考,略显单薄,并且未将变压器允许过载运行的情况和二次测保护值综合考虑,还望斧正。

变压器安全距离是多少

  根据《10kV及以下变电所设计规范》(GB 50053-94)规定:10kV变压器无遮栏裸带电部分至地(楼)面之间的最小的电气安全净距为2.7米。
  变压器是利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁芯(磁芯)。主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。
  按用途可以分为:电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。电路符号常用T当作编号的开头.例: T01, T201等。

变压器三相平衡的情况下零线的电流值是多少

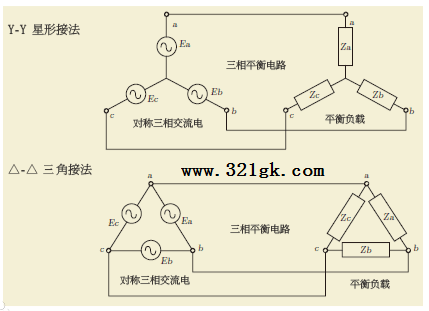

三相交流电是等值正弦波交流电,每一相的电流都按正弦波规律变化,即在0-90度时电流为正,向负荷供电,90-180度时电流为负值,从负荷回电。因为电流可以从相线回流,所以零线的电流很小或为零(当三相负荷理论平衡时)。一个三相平衡电路的三相电压源必须是正弦波,且频率相同,幅度相同,相位互差120度;三相的负荷阻抗相同且均为线性阻抗,因此三相的电流都是正弦波,且频率相同,幅度相同,相位互差120度。
绝对的三相平衡是不存在的,实际的三相系统总是存在不同程度的不平衡现象。
对于不平衡现象比较严重的系统,可以使用调整不平衡电流无功补偿装置。根据wangs定理(王氏定理),在相间跨接的电容器可以在相间转移有功电流。通过在各相与相之间以及各相与零线之间恰当地接入不同数量电容器的方法,不但可以使各相均得到良好的补偿,而且可以调整不平衡有功电流。
