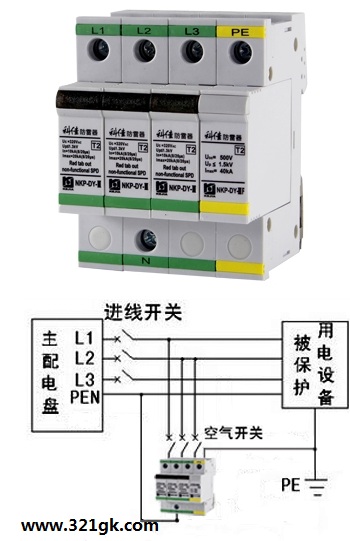

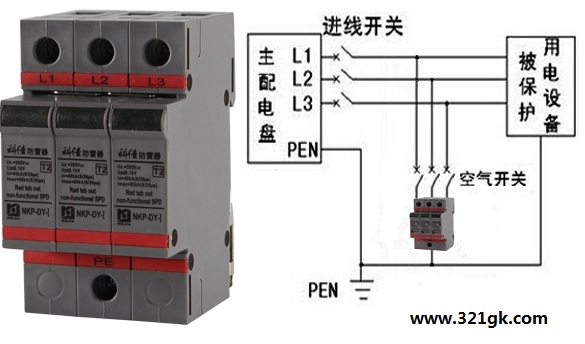

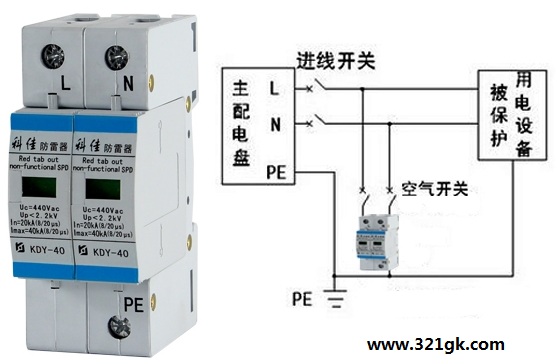

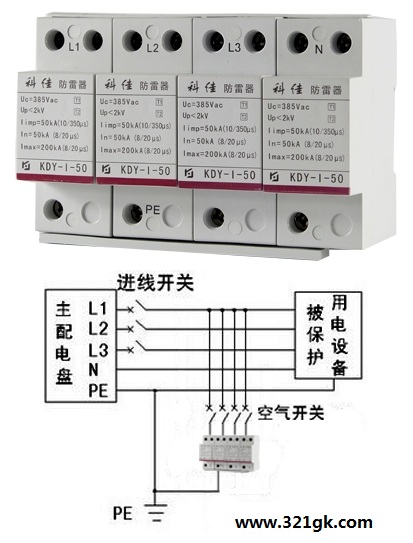

2、控制回路的熔芯烧坏:解决办法是首先看一下控制回路是否正常无短路现象,如果没有问题及时更换一个新的熔芯。 3、断路器未储能:解决方法是检查电动机控制电源电压并且保证电源电压大于或等于 4、合闸电磁铁已烧坏,解决方法是及时更换新的合闸电磁铁。 5、进线柜主开关不能分闸:进线柜主开关不能分闸可能是由于分闸线圈烧坏,解决方法更换分闸线圈。 6、电容补偿功率因数偏高或超前,解决方法是调整电容补偿至、 7、变压器进线相序错误,解决方法重新调整相序。 8、电流取样信号线未接,解决方法:接好电流取样信号线。 9、电压偏高,控制器显示过压,解决方法调整过压保护点。 10、电流偏小,控制器显示超前,解决方法电流增大后能自动正常工作。 11、电容器的容量降低,解决方法更换电容器。 12、原设计负荷增大,解决方法增加电容柜补偿容量以上就是配电柜在运行中常见的问题解决方案。 防雷浪涌保护器安装图解 电源浪涌防雷保护器(电涌保护器)一般是并联(信号类多数为串联)在线路中,当线路有过电压出现的时候电涌保护器在极其短的瞬间迅速导通将过电流导入大地,以保护设备的安全!安装的时候要注意安装的电涌保护器要与被保护的线路或者系统参数(工作电压、线路的配电制式、线路阻抗等等)相匹配,电涌保护器的通流量、电压保护水平、等参数要符合规范要求! 不同的场合有不同的用电需求,所以衍伸出来很多的电源系统,除了我们常见的单相系统外,还有TT系统、TN-C系统、TN-S系统等,因此浪涌保护器也开发了不同的型号来对应这些电源系统。废话不多说,直接上图。 单 图1是单相系统中浪涌保护器的接线图,2P浪涌保护器都是以此为标准设计的,单相三线,上面两孔L口接火线,N口接地线,下面的PE口接地线。 图2是TT系统中浪涌保护器的接线图,TT系统是电源系统有一点直接接地。设备外露导电部分的接地与电源系统的接地电气上无关的系统。3P+1浪涌保护器都是以此为标准设计的,三相四线,上面三个L口分别连接三条火线,下面的N口接PEN线,右侧的PE接地线。 图3是TN-C系统中浪涌保护器的接线图,TN-C系统是干线部分保护零线与工作零线完全共用的系统,适用于无爆炸危险和安全条件较好较好的场所。3P浪涌保护器都是以此为标准设计的,三相四线,上面三个L口分别连接三条火线,下面的PE口接PEN线。 图4是TN-S系统中浪涌保护器的接线图,TN-S系统是具有作用保护零线,即保护零线与工作零线完全分开的系统,适用于危险性较大或安全要求较高的场所。4P浪涌保护器都是以此为标准设计的,三相五线,上面三个L口分别连接三条火线,右侧的N口接零线,下面的PE口接地线。 (责任编辑:admin) |
