卫生间建筑等电位联结接线方法图解

时间:2018-01-24 09:08来源:未知 作者:admin 点击:
等电位联结是防止触电危险的一项重要安全措施。 一.总等电位联结 总等电位联结:将建筑物内所有保护接地线(PE、PEN);钢筋混凝土基础;进入大楼的裸露的金属物体:水管、煤气管
等电位联结是防止触电危险的一项重要安全措施。
一.总等电位联结

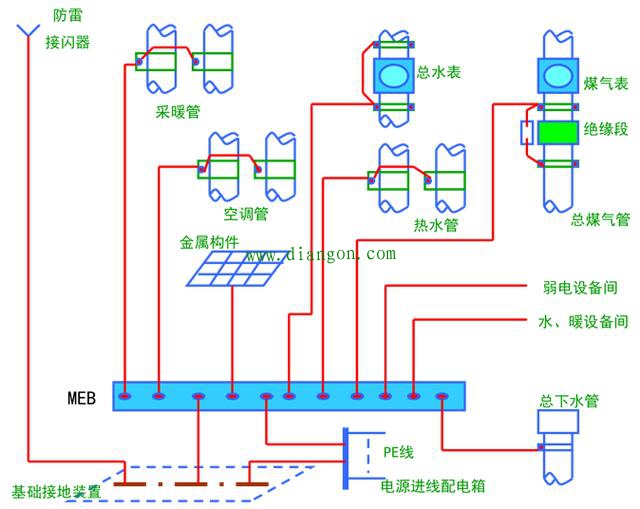

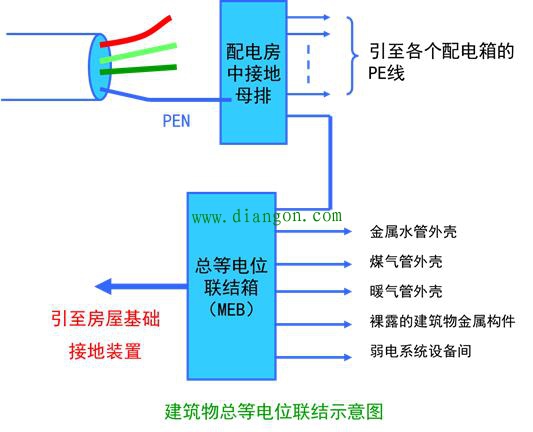

总等电位联结:将建筑物内所有保护接地线(PE、PEN);钢筋混凝土基础;进入大楼的裸露的金属物体:水管、煤气管;空调管道等均联结于同一点:即房屋的接地装置(配电房中的总等电位端子箱—MEB)。


建筑物的防雷需要接地,室外电源引入室内后需要重复接地,建筑物内部的各个金属物体外壳、各个电气系统需要总等电位联结,也要与接地。
现阶段,绝大多数建筑都是采用联合接地:
即各种接地都是以房屋基础做为接地装置。此时,要求接地电阻≤1Ω。

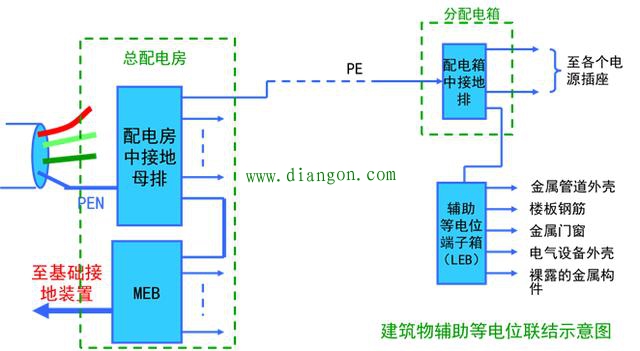

二.辅助等电位联结(局部等电位联结)
在一个局部范围内,将上述的导电部分再作一次联结。


在建筑物的各个设备间,如水本泵房、风机房、集中空调机房、电梯机房、消防中心、安防机房、电话总机房、网络机房等设备用房都需设置辅助等电位联结。

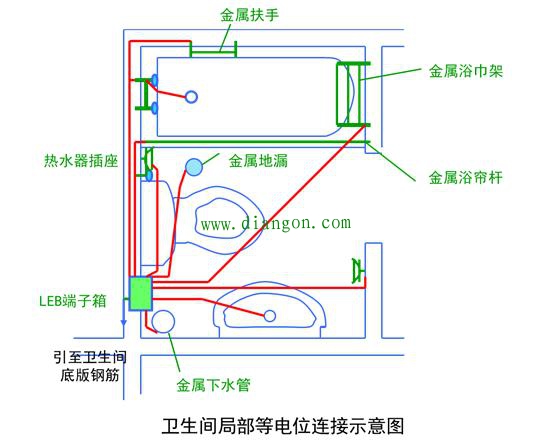

对于住宅楼,国家规定:所有的卫生间都要设置辅助等电位联结。
