测量电力变压器变压比的方法-三相变压器电气符号

测量电力变压器变压比的方法如下：

(1)先在被测变压器的低压或高压侧加上一个低电压，该电压值可为额定电压的1%～25%。

(2)用仪表或互感器测量变压器另一侧上的电压。通过计算确定该变压器的各绕组是否具有技术规范所规定的额定电压。

进行上述测量时，如采用交流电压表进行测量，仪表的准确度应选0.5级的；如采用电压互感器测量，则互感器的准确度应选0.2级的，所测的电压值应尽量选在互感器额定电压的80%～110%之间，以保证读数的准确性。

另外，如果有条件，也可采用专用的测试仪器来直接测量电力变压器的变比，如变比电桥测试仪等。这样检测起来更方便。

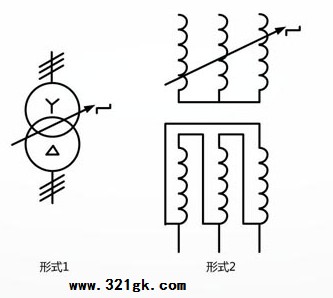

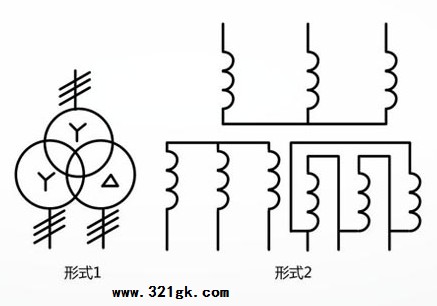

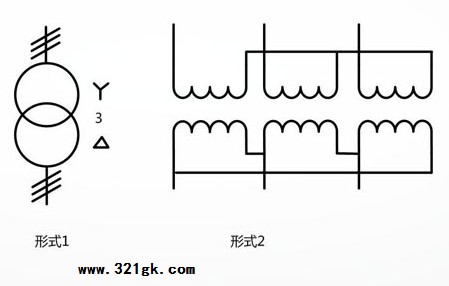

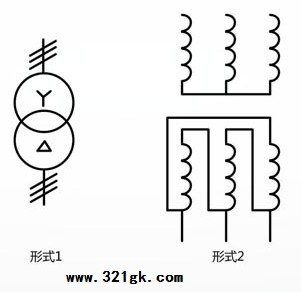

三相变压器电气符号

三相变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5%）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
