正确安装低压配电盘箱注意事项-连续点动工作的继电接触器控制线路

正确安装低压配电盘（箱），通常应注意以下几方面的问题：

(1)安装在墙面上的配电盘，其底部距离地面高度一般应大于1.2m;电能表应装在盘的上方，距地面约1. 8m;装在墙面上的立式铁架盘，其顶部距地面的高度应大于2. 1m。

(2)在盘面上垂直安装的开关，上方为电源，下方为负荷，且相序要一致，各分路应注明线路名称；如开关为横装，则左边应接电源，右边接负荷。

(3)主配线应采用与引入线截面积相同的绝缘线；二次配线应横平竖直、整齐美观，应使用截面积大于1. 5mm²的铜芯绝缘线或大于2. 5mm²的铝线。

(4)配电盘（箱）上安装的母线，应分相按规定涂上黄（U相）、绿(V相)、红（W相）色漆。

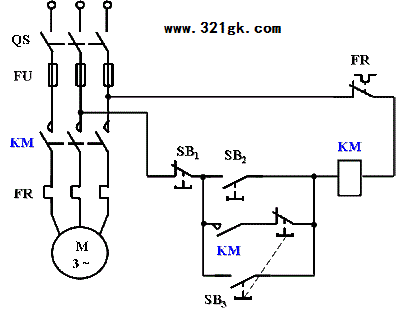

既能连续工作、又能点动工作的继电接触器控制线路

其中SB2为连续工作启动按钮。SB3是复合按钮，用于点动工作。当按下SB3时，接触器线圈有电，主触点闭合，电动机启动。

串联在自锁触点支路的常闭按钮断开，使自锁失效。松开SB3时，接触器线圈立即断电，电动机停车。

可见SB3只能使电动机点动工作。
